- 嗯，标题说明一切。这算是我给小学生上的一堂金属加工课题。接下来会从所用的工具和材料开始，详细地描述这个设计。
- 开始这个课题的原因是一个学生向我提议跳杆，他向我展示了一些网上的视频剪辑。设计本身非常简单，但是一些地方却相当有技巧性。所以我会着重提一下我遇到的绊脚石和它们的解决方法。
1 材料和工具
我通常会绕开一些巨大或是贵重的工具，但是这个设计需要一台好电焊机。我和学生们用的是MIG（惰性气体保护焊）电焊机。
材料取决于你手边有什么……
2 清点物资

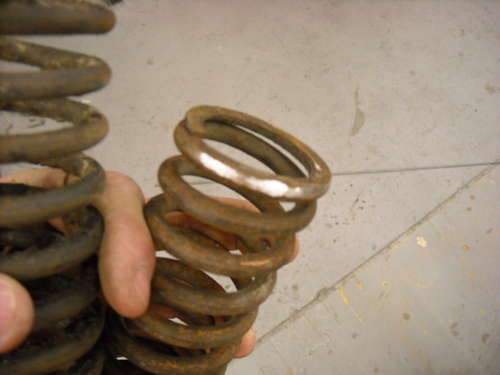

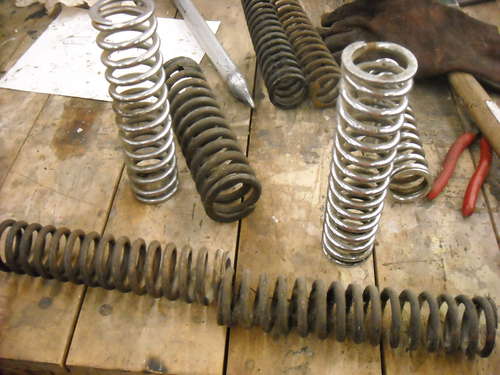

弹簧

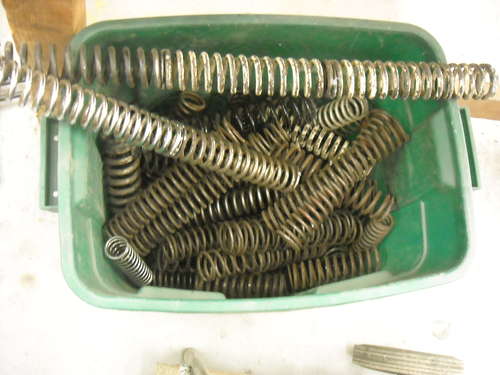

我用的是摩托车弹簧因为它的尺寸看起来比较合理，在一个本地的车店（感谢本特车行！！），店主赠送了大约50个从摩托车后叉取下的弹簧。这种弹簧连接后轮和车架，既然它们设计上能够承受一个成年人在上面弹跳，那么承担一个跳杆上的孩子应该也没什么问题。这些弹簧是从废弃摩托车上拆下的，通常论斤当作废旧金属便宜卖掉，所以大多数车店更高兴把它们送给孩子们。
钢管

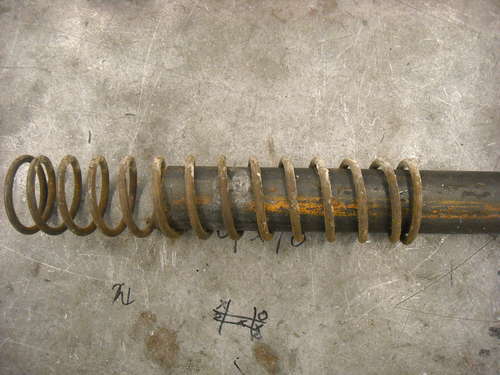

我在店里搜了一圈，直到我找到了两根钢管。大的钢管适合套在弹簧外面作主杆（弹簧可以在里面滑动），小的钢管适合套在弹簧里面做内管。它们都差不多3-4英尺长。还需要找到1英寸的圆管来做握把和脚踏。我最后找到的管子都相当的厚…差不多1/8英寸，我觉得真的是太厚了，下次我打算用薄一点的，它们真的很重！这么厚的管子我不怎么担心强度，但是如果用的是薄管子，焊接时就得担心了。废旧金属回收处里大多数金属管子都是弯的，但是我们只需要3-4英尺长的直管所以没关系。

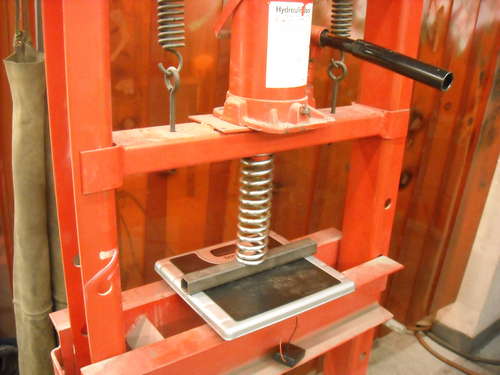

我在压力机上装了一个磅秤。
测弹性系数的方法是测量把弹簧压缩一英寸需要的力。我们将弹簧的一端放在磅秤上，缓慢地拉动压力机上的手柄直到弹簧压缩一英寸。用一个小的汽车千斤顶很容易做一个小而便携的压力机。
我让孩子们每压缩弹簧一英寸就记下压力，他们会进一步压缩弹簧两英寸并每隔一英寸记录，观察弹性系数是否连续。粗的弹簧有更大的弹性系数。
之后我发现只用一个弹簧是不够的。这些孩子们需要足够长度的弹簧，这些弹簧在支撑上面的人跳跃时要有很大的变形量但不能到达极限。所以需要做一个测试用的跳杆…这只是一套适合复数弹簧的管子。我们把一对不同的管子插进大的管子里，所以我们就能尝试任意长度的弹簧。
孩子们在跳杆上尝试不同数量的弹簧组合，直到找到一个满意结果。很明显一个较重的孩子需要较大的弹性系数的弹簧…:-) 但是过大的弹性系数意味着这个跳杆非常硬，而且难以跳高。
钢管的长度
测量孩子们膝盖到胸的距离，这就是外面主杆的长度。内管的长度取决于弹簧，它的长度是最后弹簧组长度的一半。
3 设计和准备
找齐材料之后就可以开始了。跳杆的设计技巧是骑手的握把和脚踏要连在一起。我做的第一个跳杆的脚踏连在弹簧上，和手柄相互独立。跳上它之后我很快就摔到了地上，腿还撞到了自己胸前。孩子们聚拢在周围，我很想说他们是关心我的安全，但是事实上他们笑得太厉害了以至于没有一个人想到去叫学校的医生。:-)

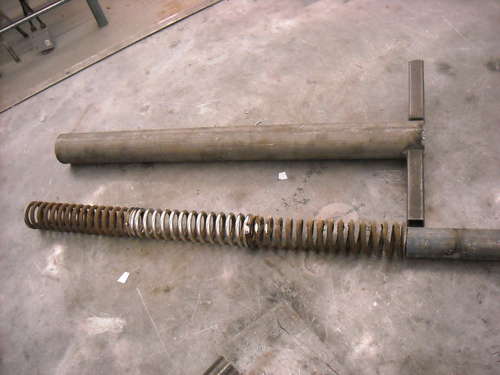

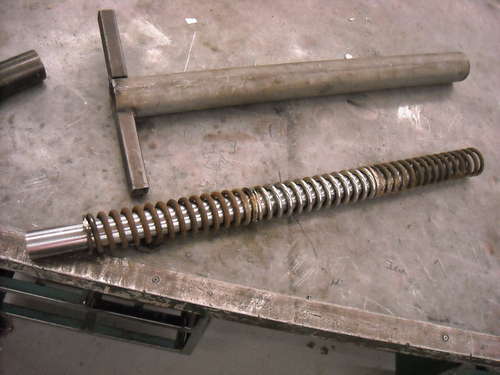

我们发现用三个串联的弹簧是最好的。在照片里可以看到，弹簧组差不多和主杆一样长，内管无论何时都有几英寸套在主杆内。
脚踏大概6-7英寸长，主杆大概16-18英寸长。
我教导这些学生安全使用角磨机。孩子们必须带上防护面具，皮革围裙和手套并且必须呆在焊接帘的后面。也可以用钢锯和砂纸来做同样的工作。
把焊接的表面打磨好，确保表面干净有光泽，对接缝隙尽可能的小。
4 制造

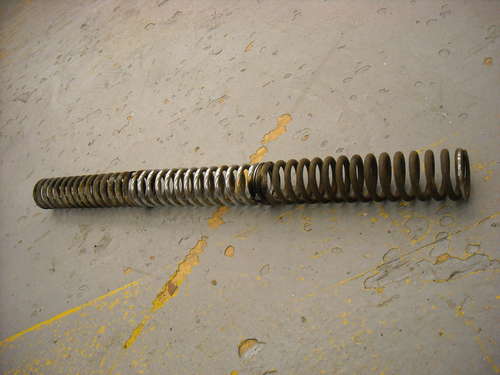

焊接弹簧
把弹簧对齐成一条直线非常重要，它们被压缩的时候才能在主杆里滑动。为了解决这个问题，我让孩子们在弹簧相互对应的连接位置上做标记。一旦弹簧对准，进行一气呵成的焊接。焊点不能过大否则当弹簧压缩的时候会擦碰主杆。

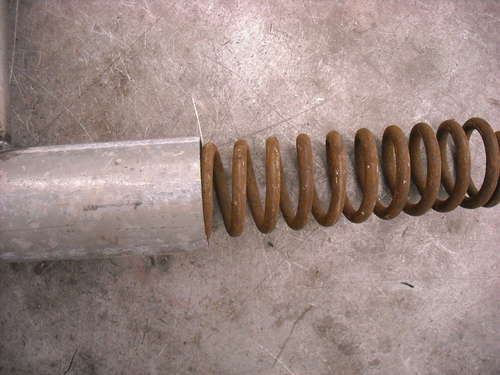

现在孩子们可以焊接内管和弹簧组顶端了，我们留出大约3英寸余量使内管而不是弹簧接触地面。

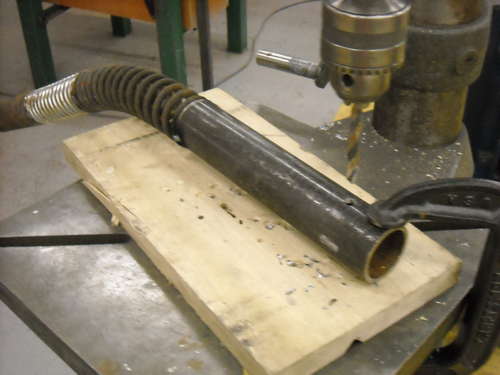

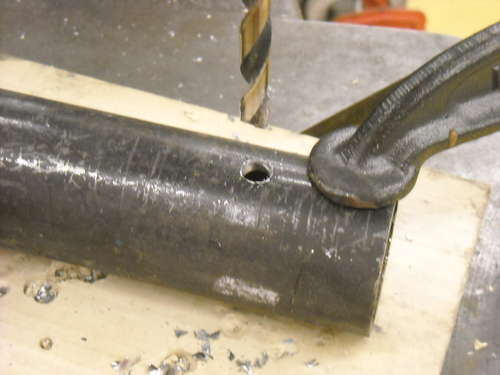

在调节器上钻孔
可以通过沿着主管钻一系列彼此相距2-3英寸的5/16英寸的孔，在其中安装螺栓来调节弹簧长度，使跳杆适应不同体重和身高的孩子们。这些小孔改变了弹簧的起始位置。不论怎样改变安装孔的位置弹簧都会压缩到底，但是脚踏的位置会变化使开始弹跳时感觉不同。记得修整过于突出的螺栓防止它伤到骑手。

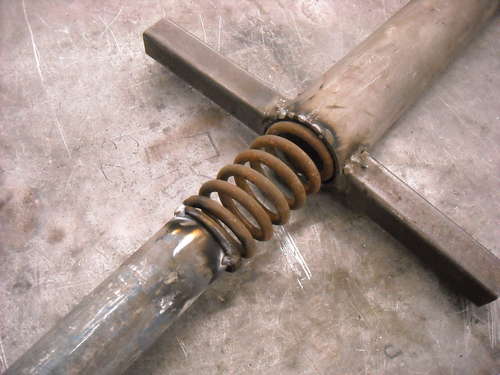

焊接脚踏和握把
确认脚踏的位置在主管上足够低，焊接时注意安全。把握把焊接在管的顶部。这么做看起来很合理，并且它有一个额外好处，可以防止调节螺栓失效时弹簧弹出管子伤到骑手。确定孩子们焊接的脚踏和握把是水平的且在一条直线上。如果它们不在一条直线上这个跳杆在可以弹跳的时候会不断旋转。
5 完工，玩吧！
- 现在可以打磨这个跳杆并且给它上色。我没有用喷漆因为它不好控制并且看起来很脏。为什么会有这么多油漆落在目标周围而不是在目标上真的很奇怪。
- 用一块轮胎包住内管底部，用管夹把它夹紧。这会防止跳杆在水泥地面上滑动并且把样品制造的巨大的噪音降到最小。
- 在照第一组照片之后我意识到头盔是个必需品。你可能对这点表示不屑，我理解。
- 开始玩跳杆时只要把一只脚放在脚踏上，压缩弹簧，压上另外一只脚开始跳。一开始让跳杆离你的身体很近以保持平衡，然后慢慢地放松开始跳的更欢。这个跳杆同时也是一个非常好的锻炼器材！把电视游戏手柄扔掉，加入这场户外革命吧！
不知道有了这个跳杆，能不能像经典的FC游戏《唐老鸭冒险记》（Duck Tales，也译作 鸭子的故事或者鸭子传奇）系列里的的史高治·麦克老鸭（Scrooge McDuck）那么疯狂的跳……
p.s.为啥富鸭上面那张图的版式有种似曾相识的感觉……
编译自 www.instructables.com
