多功能3D眼镜:拥抱3D世界

DIY3D眼镜,让你的世界变得立体起来

白之牙 发表于  2011-04-22 09:40
/gkimage/lz/9x/kt/lz9xkt.png
DIYer: Light_Lab
制作时间: 3小时
制作难度: ★☆☆☆☆
GEEK指数: ★★☆☆☆

真的很难给这篇教程取合适的标题,因为这些超级眼镜的功能太丰富了。有多少功能?我先列出一小部分:

  • 三维立体眼镜,可以用来观看任何品牌的使用被动偏振3D技术的显示器。(不适用于电子转换三维立体显示器。)
  • 三维立体眼镜,可以用来观看任何分色方式的立体电影(常见的分色立体影像)
  • 预览场景,让你能够在用滤镜拍摄照片之前先观看效果如何。
  • 放大眼镜,具有全系列放大倍率。
  • 太阳镜,可以随心所欲选择透光度或颜色。
  • 扩展人眼的视觉范围,让你看到"红外光"(其实是红光区的图像啦…)
  • 保护你的眼睛免受紫外线或者任何波长的光线的照射。
  • 让每只眼睛看到的景物不一样。

诸如此类还有更多的功能,只需要花几秒钟把你最喜欢的滤镜拧在镜架上就能实现。不仅如此,如果手头已经有了所需的零件,在一个小时内就可以以相当低的成本做出一副这样的眼镜。

好了,好了,我废话有点多了;要实现这些功能的话,你就必须找些可以用在超级眼镜上的各类相机滤镜。我猜你正在想:“哦,哦!这一定很贵啊。”但是有一种方法可以将所有的超酷相机滤镜全部弄到手,不仅成本低,而且还能够用在你的相机上:上易趣网,然后试着点击那个搜索框,你就能搜索全世界的资源了;而你需要找的则是来自中国的供应商(译注:中国制造享誉全球啊……)。我以区区3美元的价格买到了偏光镜,而你往往可以花不到20美元就买到捆绑销售的全新相机滤镜套装。

毫不奇怪,我这次制作的所有材料都是从易趣网上购买的。虽然我是在数月前就完成了采购,不过我最近搜索了一下,收集了零件列表中的各个价位(包括邮费)。你的耐心和运气将决定你能买到什么样的便宜货。为了把滤镜装在镜框上,让它们能够方便地顺着螺纹拧下或者进行调整,我在眼镜镜框中用胶水粘上了两个镜头转接环。 (请给我投个票,我非常想赢得Epilog 激光切割机。多谢了。)



1   工具和材料

/gkimage/1j/ao/jh/1jaojh.png

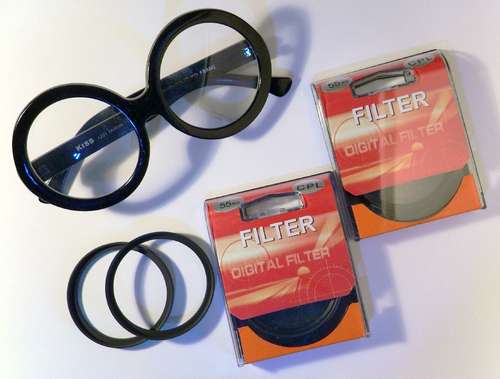

下面列出的是你需要的零件总表。你需要有耐心,花点时间等待便宜货的出现。先买好眼镜,然后测量一下尺寸,决定好转接环和滤镜的大小。我运气不错,买的第一副“嘎嘎”眼镜就与我的52mm~55mm 转接环的大小相匹配,而且我的 FZ50 相机用的那套相机滤镜也都是 55mm的。如果你计划装上份量重的滤镜或透镜片(例如鱼眼镜片),那么你可能需要加一个眼镜架的松紧头带将它们固定在脸上。

零件列表:

○ 一副“雷帝嘎嘎”的时髦眼镜或者其他有着大大的圆框镜片的眼镜。(13.20 美元)
○ 两只匹配眼镜尺寸的镜头转接环. (各1.82 美元)
○ 至少一对滤镜。例如2只圆形偏光镜,每只6.18 美元。
○ 一些金属/塑料粘合剂(例如5分钟快干环氧树脂)(你只需要一点点粘合剂。)
所有的零件加起来不超过30美元,如果你手头已经有相机滤镜的话,可能还远远不到呢。

工具:

● 小型螺丝起子(珠宝商用)
● 一盆开水


2   改造眼镜

/gkimage/vs/vx/tp/vsvxtp.png

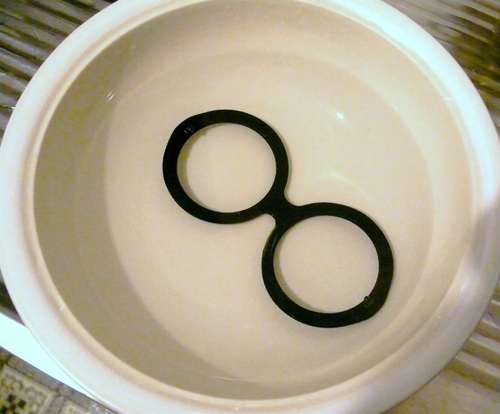

● 准备眼镜时只要把镜片取出来就行了。虽然我说“只要”,但这其实是整个制作过程中最困难的一部分。通常这些便宜的山寨货用的都是树脂镜片。把眼镜腿都拆下来,这样你在取下镜片的时候就不会把它们给弄断,然后找个保险的地方把那几颗小螺丝保存好。
● 在热水中操作的时候戴上防水手套会比较方便。还有,你要先把镜框在热水中试一下,我的镜框不会变软,而镜片则会变软。你眼镜的镜框和镜片可能是用不同的树脂制作的。如果是这样的话,你可能就不能采用下面的方法而得另辟蹊径。把镜框放入一盆煮沸的开水中。
● 当我把镜框投入沸水中时,我老婆以为我在做什么眼镜汤呢。
/gkimage/xc/2o/ot/xc2oot.png

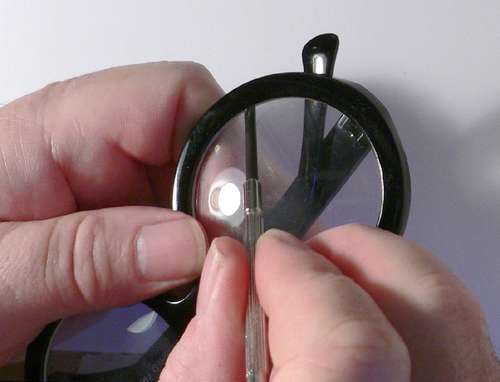

● 当树脂镜片变得足够软的时候,就把镜框从水中取出来,然后用一把平口的珠宝商用螺丝起子小心翼翼地把镜片从镜框中撬松。然后将镜框重新放入沸水中加热,然后用手指将镜片从镜框中顶出来;这可不容易,所以你要耐心并且小心。我猜如果你精通电磨的话,也许能够直接把镜片切碎,不过我从没试过这么做(我还要留着这些镜片做别的玩意儿呢)。


3   最终组装

/gkimage/8l/77/fe/8l77fe.png

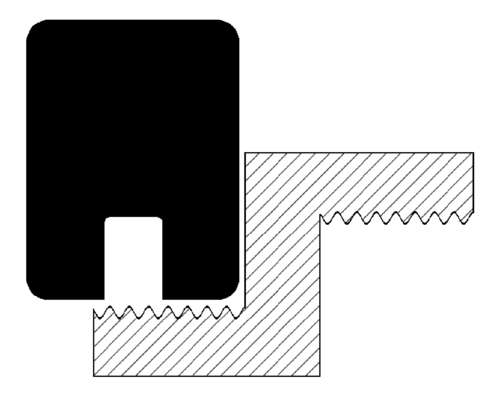

● 镜框和转接环的交叉部分示意图,示意它们的组装方式。

/gkimage/0s/fz/7s/0sfz7s.png

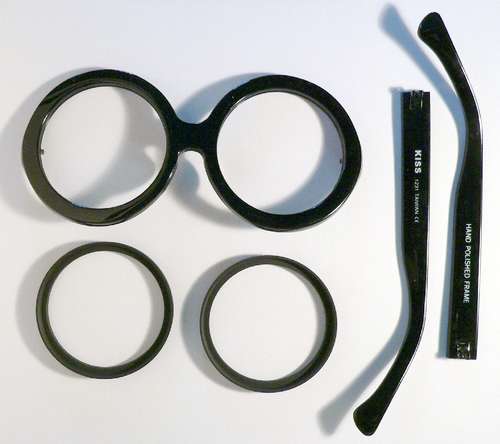

● 准备粘合
● 图示为还没有镜片的境况和镜腿。

/gkimage/ch/1p/fl/ch1pfl.png

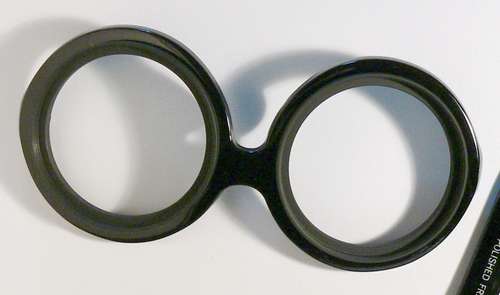

● 将镜框擦干,试着将转接环放入镜框中,确保外螺纹能够匹配镜片所在的位置,而内螺纹后面的台阶面可以顶住转接环。
● 然后把转接环用胶水粘在镜框当中,确保内螺纹的方向是朝前的。最好能确保标识位于眼镜的顶部。用适量的胶水搞定,别过量。

/gkimage/jl/ml/kk/jlmlkk.png

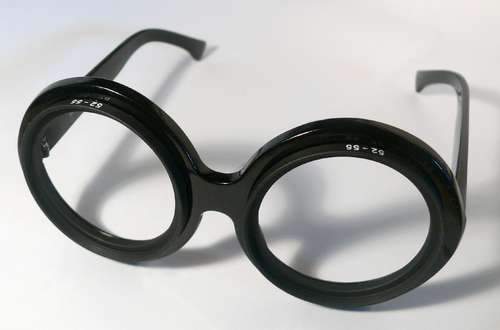

● 完成,准备使用。
/gkimage/2p/fq/sw/2pfqsw.png
● 等胶水凝固了以后,重新把眼镜腿装在镜框上,现在你已经完成你的超级眼镜了。拧上你的第一副滤镜,看看效果如何。
● 把一对偏光滤镜旋上以后,现在它看起来有没有一股科技感呢?


4   彩色分离式三维立体图像

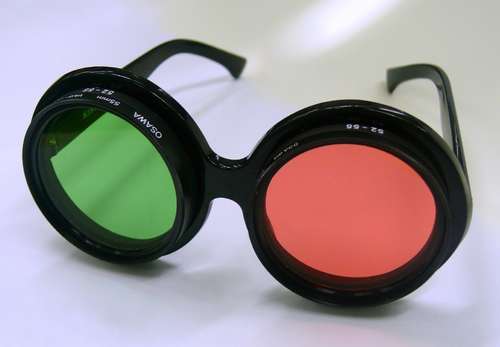

实际上这些滤镜是可变色的彩色偏光镜。可以用于任何分色三维图像上。

/gkimage/am/0w/cr/am0wcr.png

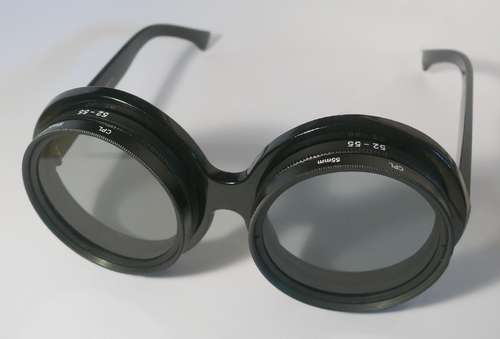

● 你可能注意到在照片中我使用了圆形偏光镜(CPL);我手头也有线性的偏光镜,而且我觉得它们用在三维眼镜上的效果会更棒,不过这些玩意儿可不容易搞到手。不同的三维电视机制造商使用的偏光角度是不同的。大部分相机的偏光滤镜都能够旋转到任何的角度上,让你能够对每一块镜片进行调整,从而与你正在观看的显示器匹配。

/gkimage/k8/8w/z6/k88wz6.png
● 先用超级眼睛观看普通的 LCD屏幕,测试一下你的偏光镜。闭上一只眼睛,然后旋转睁着的那只眼睛前面的偏光镜,直到屏幕变黑了;然后在另一只眼睛的那块偏光镜上也这么做。很奇怪吧??现在稍微转动头部,你会看到屏幕忽隐忽现。针对三维显示器进行调校也是类似的一次一边眼睛的过程,区别在于你要旋转镜片,直到能够看到清晰的画面为止。如果三维图像看起来没有立体感,那么你也许把两块镜片的角度调成了相同的,试着把一块镜片旋转90 度,然后再看看。如果画面看起来有点三维感,但又有点问题,那么你也许把左右调反了。如果是这样的话,那就把每块滤镜都旋转 90度然后再试试看。
● 当你利用滤镜来帮助进行摄影的话,你可以先把计划使用的滤镜装在超级眼镜的一侧,然后观察你要拍摄的对象。轮流开闭两只眼睛比较,你很容易观察到滤镜的效果,并能够在掏出相机、三脚架等设备之前就知道拍出来的照片会是什么样子。你甚至可以快速地比较两块滤镜,从中选择更合适的。
你可以试试别的滤镜:
  • 你可以购买一组4个的微距镜头(+1、+2、+4、+10),包邮只需 20美元。这些镜头可以组装出非常棒的放大眼镜,而且你可以将它们以不同方式组合,因为它们既有外螺纹,也有内螺纹。
  • 你可以使用种类极其繁杂的彩色滤镜。
  • 你还可以购买红外滤镜,这种滤镜会阻挡可见光,而让红外线透过。当失去了我们通常对可见光的知觉之后,你的眼睛会对红外线更加敏感。由于这种眼镜会让光线从侧面进入眼睛,所以无法做成完美的红外眼镜,不过用720nm的红外滤镜(例如Hoya720)从暗处向亮处看的话,还是能有一定的效果的,例如在一个阳光明媚的日子向窗外望去。参见:

http://amasci.com/amateur/irgoggl.html

你甚至可以参考以下文章自制带螺纹的滤镜:

http://www.instructables.com/id/Mod-a-Cokin-P007-to-fit-into-a-screw-in-filter/
