| DIYer: | kang7026 |
|---|---|
| 制作时间: | 大约3个月 |
| 制作难度: | ★★★★☆ |
| GEEK指数: | ★★★★★ |
- 这里写一下感受。
其实这身盔甲没什么神奇的，没有什么所谓的技术含量。
不过是一身刷了颜色的eva泡沫，里面装了铝合金骨架。什么电线，气罐，喷火器都是样子货。
本来也是为了做一身看起来跟电影道具差不多的东西，满足一下自己的欲望~~~
最初也没有什么娱乐大众增加知名度的想法。所以受到大家的喜爱是意料之中的。
也希望一些较真的朋友，帮我挑毛病，我一定改进。这身盔甲，自己来看就有很多不足，部分还是不够电影里的精细，也遗漏了很多细节，虽然最后整体的效果还可以。比如说焊疤就不是很逼真，我用热熔胶一次成型只能做到这种程度了，不知道有什么更好的方法？
我觉得总是有更好的技巧，更好的材料，更好的手艺可以让它变得更好，目前很多地方我也是新手，硬着头皮撑下来，希望后面可以在朋友们的帮助下做到更好。也谢谢所有支持鼓励了我的朋友们。
回头想想过去的三个月，真是不可思议的三个月，还是谢谢你们！
双向电梯
1 时间表
- 【2008】
- 钢铁侠1的上映，让我魔怔了。。。
- 然后就在google上疯狂搜索相关资料，找到道具论坛，发掘出所有的同好。
- 然后到处去找可以下载的影片花絮。1080P的blueray版本天天看，太有爱了。
- 终于一个寒风凛冽的周末，无意搞出了这个东西。
- 那时候我还不玩DIY，也没什么工具，就是尖嘴钳、电工胶布、剪刀，还有两个宜家的铁皮盒子。
- 对工具的不了解，也是我后面做钢铁侠的阻碍之一。

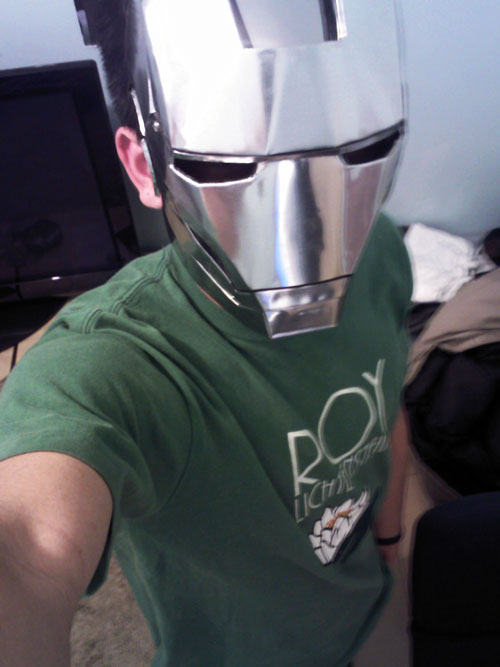

- 其实这个面具就是把折纸换了个材料，反应堆也只是几个LED灯泡，单纯的手工，没有神马科技含量。
- 【2009】
- 搜索翻模、钣金工艺，继续关注全球做钢铁侠的同好们。
- 以前没有接触过DIY，钢铁侠MK2以后的盔甲又都是高级曲面，对工艺要求特别高。
- 苦于身边没有业内的朋友啊，找资料，学知识真是超难，google上都不知道用什么关键词啊。。。
- 退而求其次的去做形体不准确的折纸神马的，我又不能接受，我忍，继续探索吧~
- 【2010】
- 因为一个特殊的机会，朋友需要一个牙膏软广告，我需要钢铁侠，牙齿又可以坚不可摧。
- 于是“牙膏”钢铁侠出世了，让我对钢铁侠的形体有了更多的了解。

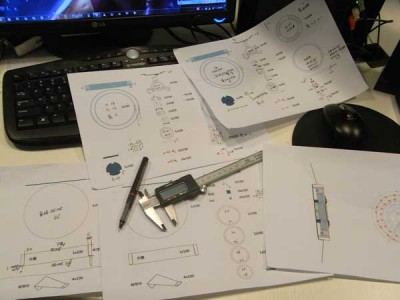

- 反应堆的图纸也搞出来了~

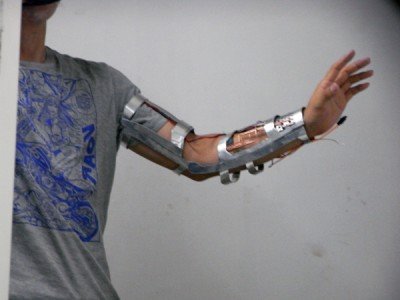

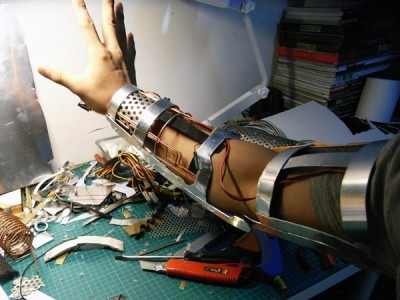

- 还做了mk2的内骨骼手臂，同样是人肉动力。
- 然后，2010过去了。
【2011】
- 两年的怨念终于爆发了，我要做mk3~，不等了，实践中锻炼身体吧。。。

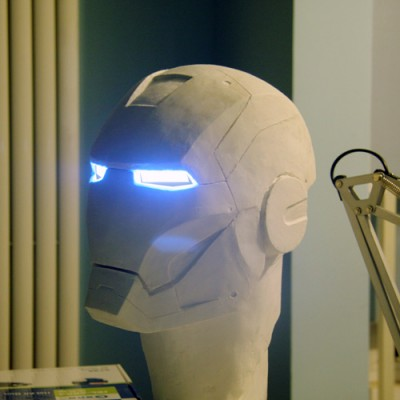

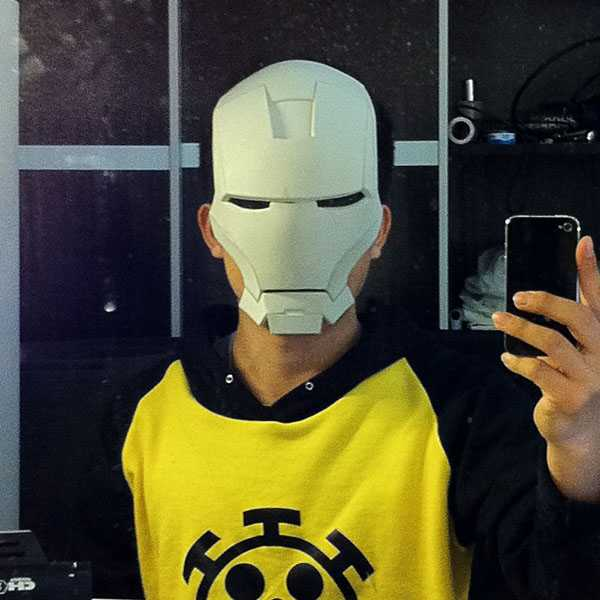

- 于是我做了eva材料的mk3头盔。
- 后来又做了完整的mk1。
2 工具和材料
2.1 EVA材料相关知识
- 以前从未接触过eva材料。恶补一下知识：
- EVA橡塑制品是新型环保塑料发泡材料，具有良好的缓冲、抗震、隔热、防潮、抗化学腐蚀等优点，且无毒、不吸水。 EVA橡塑制品经设计可加工成形，其防震性能优于聚苯乙烯（泡沫）等传统发泡材料，且符合环保要求，是出口产品的最佳选择。相对于防震包装可以切割、成型；因密度差异较大，还可以有更为广泛的用途。
2.1.1 特点
- 耐水性：密闭泡孔结构，不吸水，防潮，耐水性能良好。
- 耐腐性：耐海水、油脂、酸、碱等化学品腐蚀，抗菌、无毒、无味、无污染。
- 加工性：且易于进行热压、剪裁、涂胶、贴合等加工。
- 防震动：回弹性和抗张力高，韧性强，具有良好的防震/缓冲性能。
- 保温性：隔热，保温防寒及低温性能优异，可耐严寒和曝晒。
- 隔音性：密闭泡孔，隔音效果好。
2.1.2 应用
- 汽车、空调、冰箱、冰柜、家用电器、工程制冷及冷藏和冷冻等；溜冰鞋、运动鞋的内衬材料，运动鞋垫，箱包背垫，冲浪板，跪垫；
- 高档泡棉胶带产品的基材；
- 冰库、防寒建筑、轻型屋顶、建筑安装等建筑用隔热保温材料；
- 汽车的座椅、汽车内饰、车顶、脚踏垫、遮阳板材料；
- 电器、精密仪表、仪器等电子产品的防震缓冲包装等广泛领域。汽车电子配件、空调制冷配套件、冷库保温材料、机器设备密封缓冲件、热定型件，各种精密仪器、医疗刀 具、量具的包装内衬，体育用品、智力积木等。
2.4 小结
- eva虽然有延展性，但还是挺局限的，我的形体剪裁技能也不是很好（要是有个服装专业的老婆就好了~）
- 下一步准备暂停MK3计划，MK1开始。

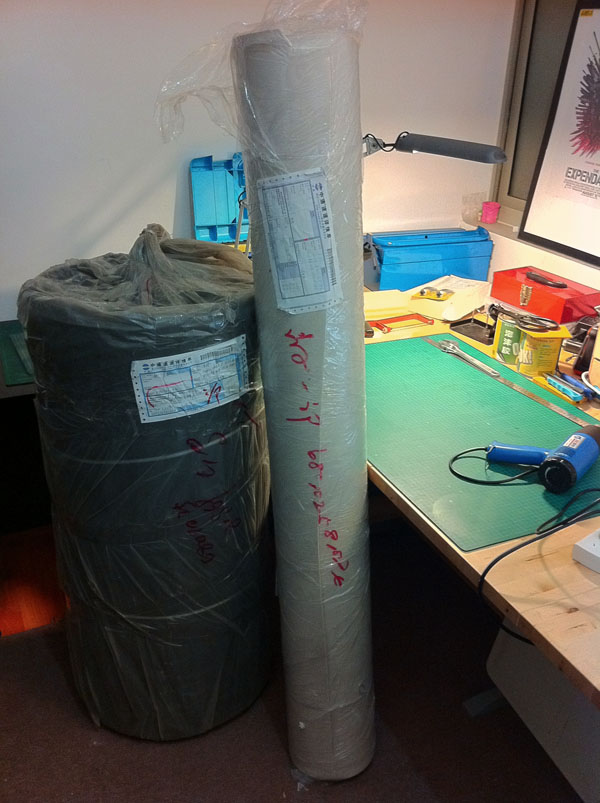

- 手里的10mm EVA太多，做mk1刚好，形体比较简单，刚好热热身，练练手艺，增加对eva材料的熟悉度。
3 MK1制作

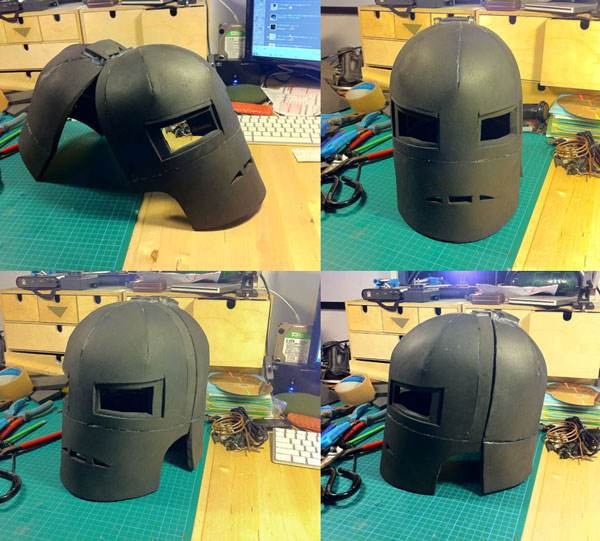

3.1 头部

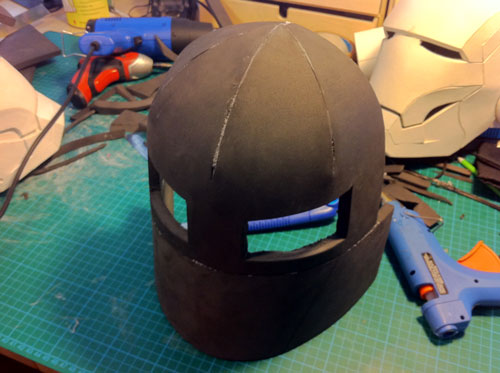

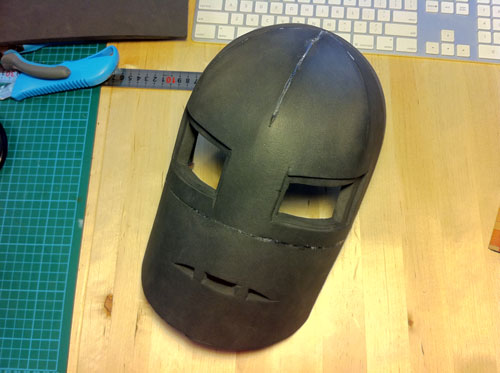

- 这次用了10mm的EVA泡沫，只有黑色，不如白色的光影看起来清晰，倒是看起来倒是很坚硬。
- 用了地球仪的方法作出脑门的弧度。
- 嘴巴做好后，因为eva的弹性，还是变成了胖子。

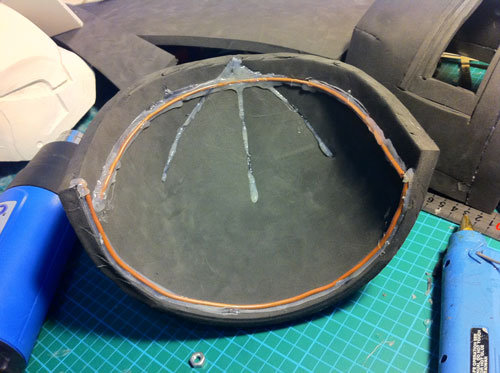

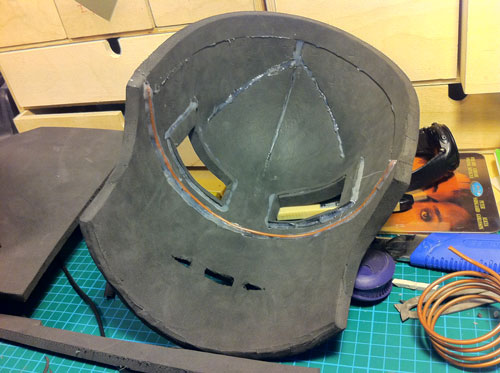

- 解决方案，找比较粗的金属丝，贴到内部，用来保持脸型：）
- 铁丝没有，手里的铜质热缩管就凑合用了。
- 瞧！瘦了！
- 后脑勺同理，加金属丝。

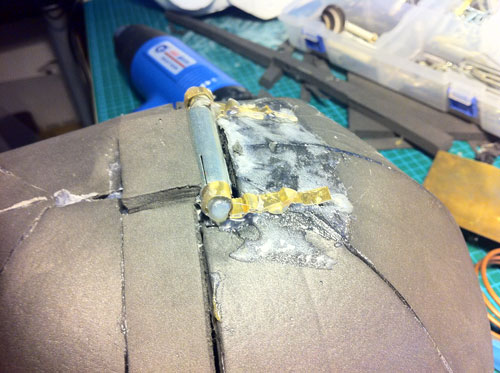

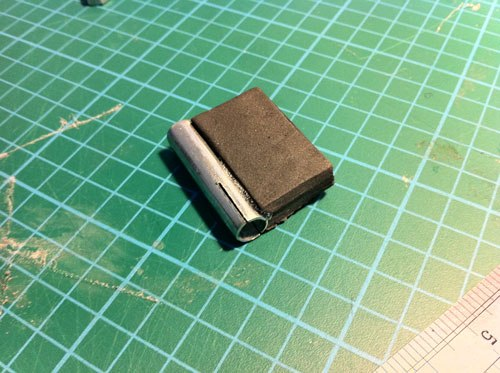

- 为了前面板像影片里一样打开，我需要做一个合页。
- 用的膨胀螺丝，先做好一边。
- 由于螺丝的接触面积太小，只好用铜片把它固定到面板上。
- 然后覆盖一块eva上去，关节就大功告成。

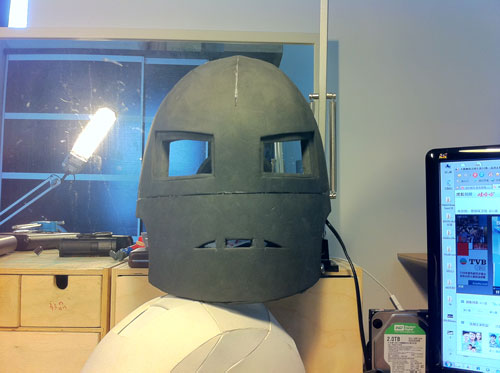

- 头盔成型了。后期还需要做出假焊疤，还有脖子位置的皮革，当然，还有上色作旧。
- 好了，喝口水，继续其他部分~

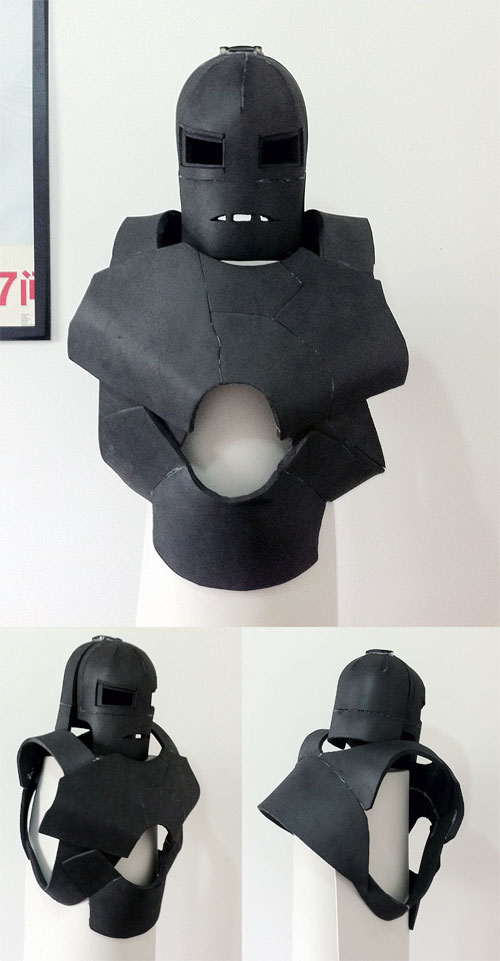

3.2 胸罩成型
- 焊疤位置预留出来，方便后面制作焊疤。
- 此处省略n个步骤。
小结：
- 大面积的制版确实有些困难，做起来简直整个人都在做广播体操。
- 制作过程中一定要小心热熔胶跟刀子，还好目前为止没有挂彩。
- 感觉头盔稍稍大了一些，也许胳膊出来会看起来好很多，谁让我头大呢。。。
- 废话不多说，有疑问的朋友可以留言给我，一起讨论下。
- 继续腰部跟躯干部分了~
3.3 左臂成型

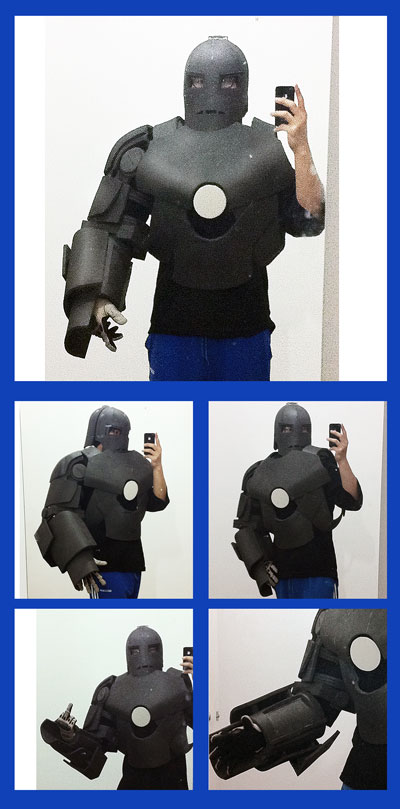

- 话不多说，先上图。
- 穿着盔甲真的很累！
- 胳膊不能放松，向外才有型，就像电影花絮里特技演员说的一样，想让盔甲V5起来，不是靠日常的动作习惯能实现的。。。
- 这个胳膊完工很早，只是尺寸反复修改了不记得次，都是长度过长导致胳膊无法正常弯曲，甚至不能弯曲。所以，右臂有福了。
- 胸前的反应堆暂时用白色的EVA薄片代替吧，比没有强啊。导弹发射装置，火焰喷射装置，还有起飞键都留在后期添加了。（ps：对着镜子，不得不感慨我好苗条。。。）
- 制作过程遇到的问题：由于我坚持逞能，不打底版，直接用材料剪裁，虽然偶尔浪费一下材料，不过速度还是显而易见的，很有脑残的危险。
- 过程中需要的去看参考图跟视频，猜出外面跟里面的结构，有意思有意思。
- 左前臂这么宽大，是设计来挡子弹的，片里也有这样的一个镜头，所以装甲很厚。
- 除了内部藏了一枚窜天猴以外，还有各种主控系统都在左臂上，方便右撇子的唐尼启动需要的功能。
- 这个左臂很重，尤其是长时间站着摆姿势，更是考验意志力，我可怜的打了针的左臂。。。
- 最后，自己穿上盔甲真难！
- 穿好后，右半脑摆姿势，左半脑还要拿稳相机，简直是折磨！内谁要是会拍照就好了。。。
- 好吧，现在我是小半个钢铁侠！

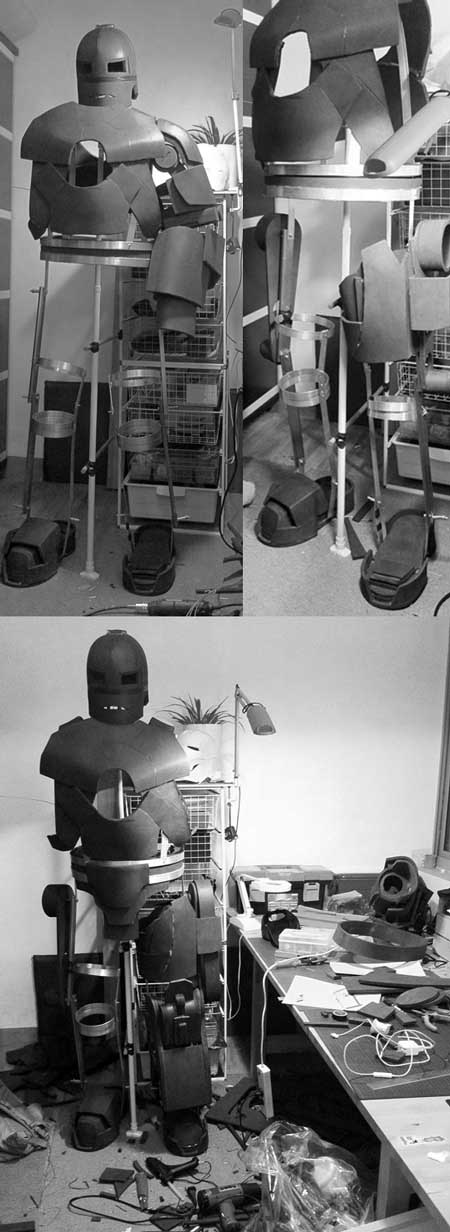

3.4 下身骨骼

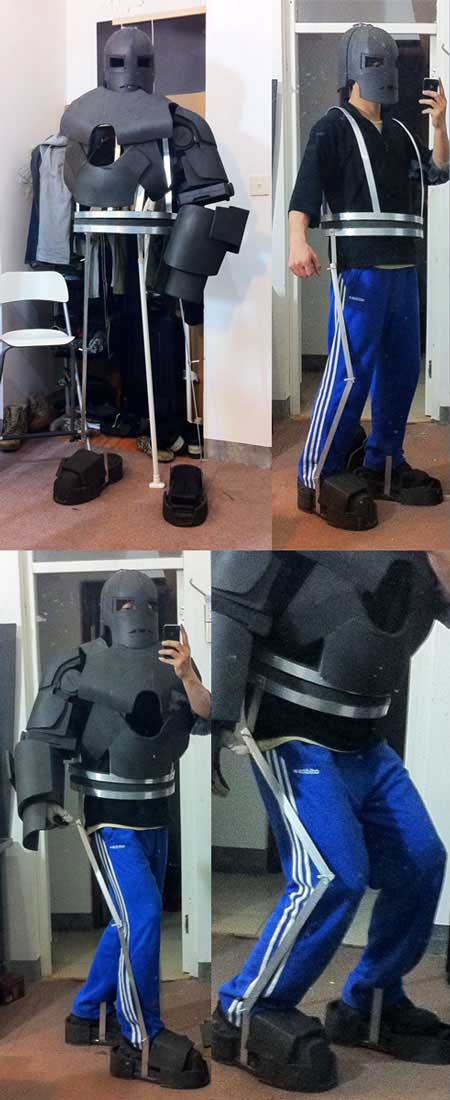

- 先上最终效果，过程图请向下滚动。
- 霸气外露啊！灭哈哈哈！～
- 今天一开始就挂彩，清醒上阵。

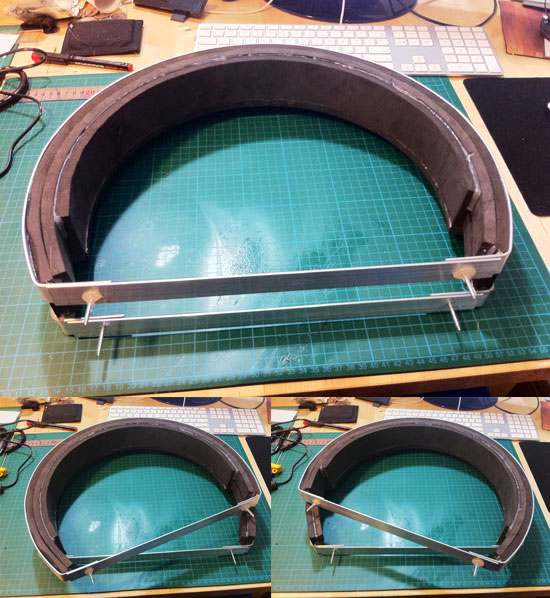

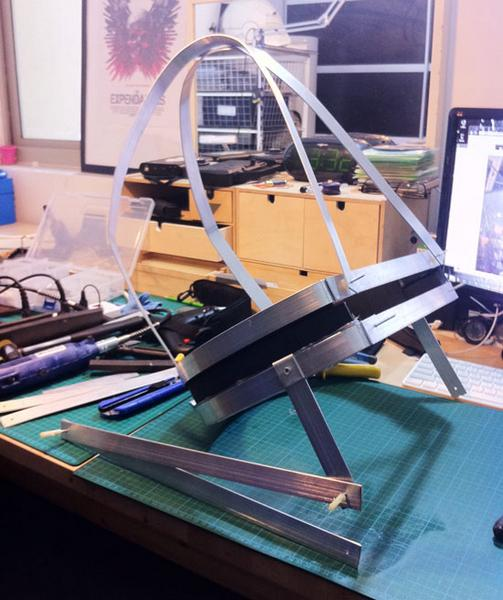

- 腰部转轴结构。
- 可旋转角度。
- 装好两条腿。

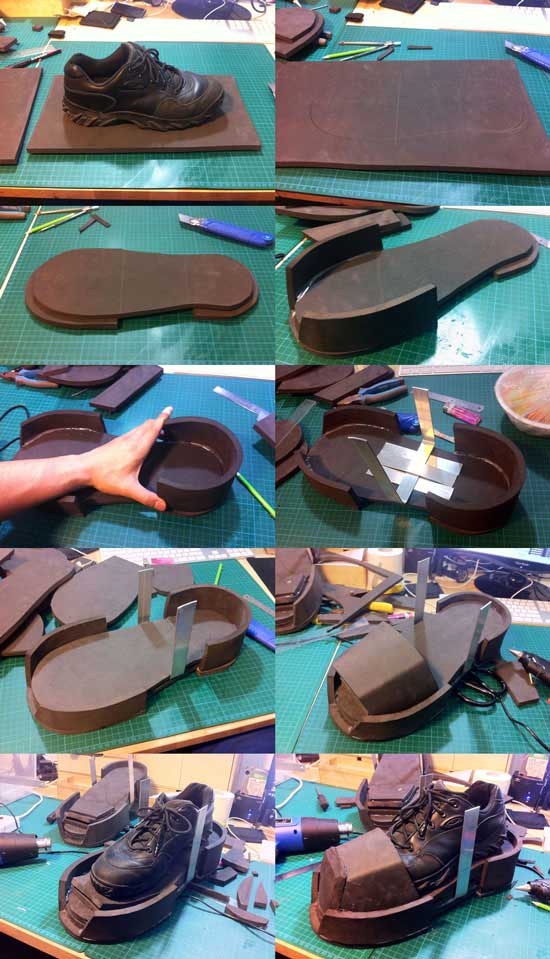

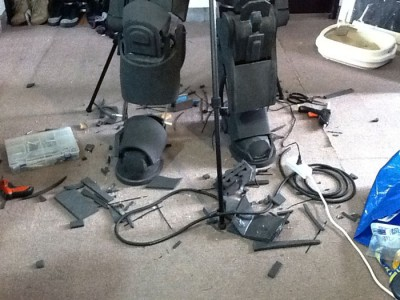

- 脚丫子的制作过程。
- 脚部大概用掉了近20根热溶胶，就担心强度出现问题，毕竟全身的重量都在他俩身上。
- 骨骼方面，大腿还是长出了几厘米，不过不耽误双腿活动。
- 腰部的转轴是可以转动，但是上下身不是紧紧的固定哉身上，所以转身时不需要旋转也可以，转轴也不会随着上下身转动，形同虚设了，早知就不做结构了。。。orz
- 背带根上身盔甲非常契合，完全没有对照过，也算是好运了～
- 目前来看，盔甲穿好后我的高度大概在195左右。后期再加上一层脚底的防滑防磨胶皮，还会再高一点点。
- 从照片看，比例很理想，可预见后面的顺利～
- 好了，到这。很期待全部完工，我想，添加细节的时候会很开心～！

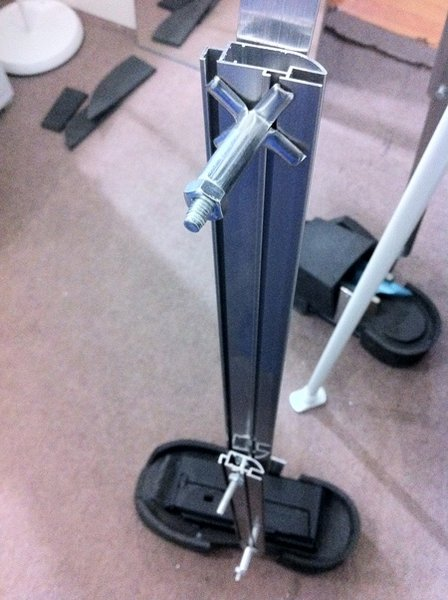

- 更换腿部骨骼材料。
- 每天到家就是困困困乏乏乏。龟速进展。。。（我这是中毒了）
- 后来，有朋友提醒我eva有毒。
- 之前查过资料，说eva无毒，结果差了资料才发现，eva本身没毒，前提是没味。。。
- 我这次的eva刚到家的时候味道特别大。
- 回想起来：2月26日盔甲开工，3月12日我因为身体不适停工，歇了一个半月到4月30日才把盔甲成型，确实有问题。
- 头晕、全身不适、乏力、注意力不能集中，胃肠功能紊乱 这几个慢性症状，全部有，我还天真的以为我春困呢（以前春天也不困）。
- 在这也提醒各位朋友，安全diy啊~
3.5 左腿成型

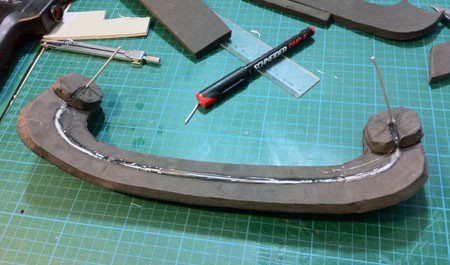

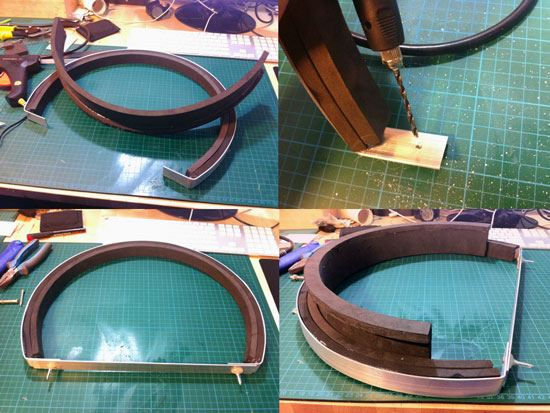

- 先做好大腿跟小腿的固定环，加固加固再加固。
- 关键部位需要内嵌铁丝，以便定型并保持结构牢固。
- 再次负伤，被热熔胶烫到爽死，黏在手上还拿不掉。用冰水泡了半小时也没能消除痛感。。。

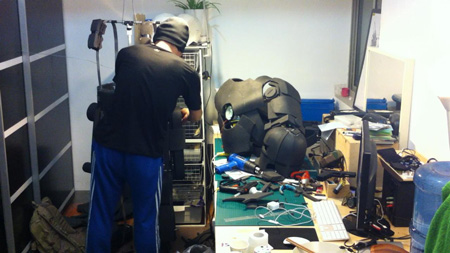

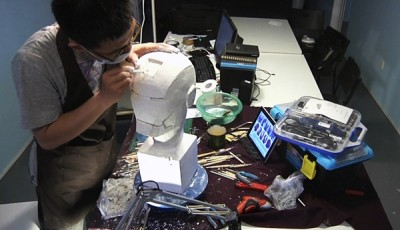

- 附工作视频截图一张，抗噪耳机在手钻打孔的时候真的很管用。耳朵表示很舒服。
- 盔甲穿戴视频截图一张。
- 经测试，行走以及各种pose流畅，骨骼强度过关。
- 没有太多要说的了。看似很简单的结构，进度却十分缓慢。
- 可能是我连图纸都懒得画的缘故吧，还好每次猜的尺寸都差不多。只返工过几次。
- 胸口这次用的是led贴片，发热量很大，4.5v供电。我用直流接供电，注意我的右腿上有个插座。
- 整体的比例很满意，不过上半身仍旧没有穿戴系统，所以拍照还是很别扭。
- 累死了。。。
- 穿了一个小时，脱了以后走路还是钢铁侠的动作。。。
- 穿戴中踢翻各种物件。。。内谁倒是挺淡定的哈~
- 各位diy的朋友，一定要注意安全啊。
3.6 盔甲成型

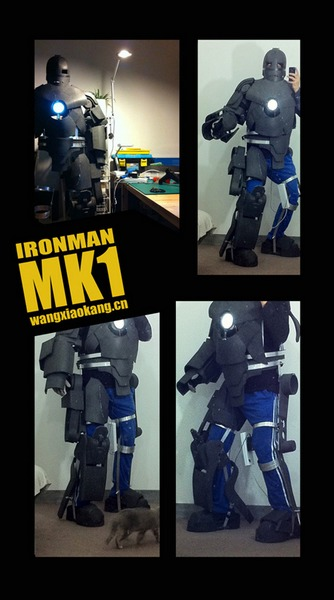

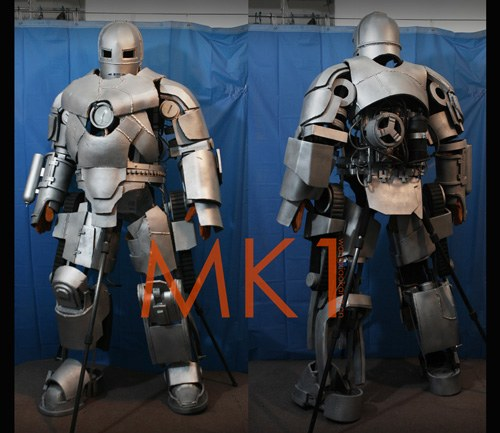

- 一期终于竣工了。 劳动终于有成果。（ps：图片很烂。感觉细致好多。没有实物看着粗犷啊~）

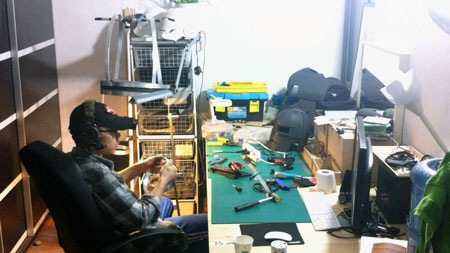

- 工作现场之二，之一忘记拍了。。。
- 最后一次倒这么多垃圾。。。
- 半成品测试视频。
- 真应该给内谁颁个啥奖。。。

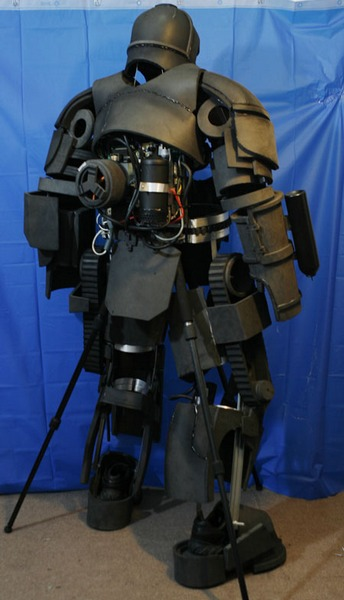

3.8 背部核心

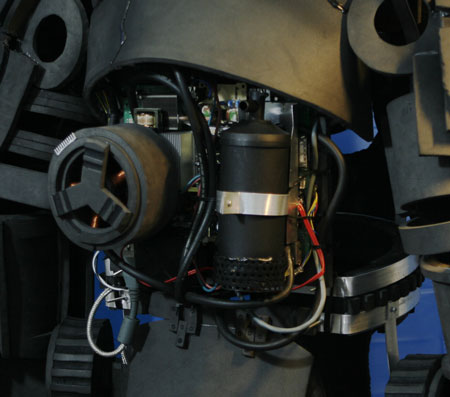

- 背部核心，双腿传送带，头盔焊疤，螺丝更换完毕。（三红的xbox360英勇捐躯了,彻底发挥了余热）
- 缺少：四肢电缆，左腿推进器，双臂喷火器，左臂导弹弹射，胸板支撑。
- 由于担心中暑影响小盆友们兴致，准备加个风扇进去吹吹风！
3.9 喷涂
3.9.1 第一层喷涂
- 乳胶打底，银色自喷上色，效果不错。
- 稍后：上透明黑打造钢色，油画象牙黑做污垢，消光统一光泽度，高光位置再擦皮鞋。
- 还有导弹，喷火，空调系统~革命尚需继续努力。
- 感觉银色陪橘色手套还挺时尚的。。。很电子。。。
- 背影真的很sexy，没事就回头看几眼。。。
- 钢色效果出来了～
- 喵了个咪的，喷笔尺码太小，搞了几个小时，累到手残。
- 逼急直接用刷子上，最后用银色自喷浅浅的覆盖一层，效果还行。。。
- 消耗了8罐银色自喷漆，12瓶透明黑
- 颜色有点冷，上过棕色锈迹后可能会好一些。。。
- 曙光就在前面啦！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！
5 【番外篇】探索前传——MK3头盔制作
- 先剪下一小块，放在我之前做好的泥像上，用来直接加热定型。
- 吹一会儿，用手拉伸加挤压，反复几次直到形体满意为止。
- 由于懒，我再次没有画图纸，直接用铅笔在eva上画图，然后切割，热加工。
- 正确的方法是先用300克铜版纸那样不是很软的纸制版，像做衣服一样。我试过A4纸制版，确实很软不好控制，而且纸没有延展性，操作起来还是不够精确，只能作为参考，尽量减少eva材料的浪费。

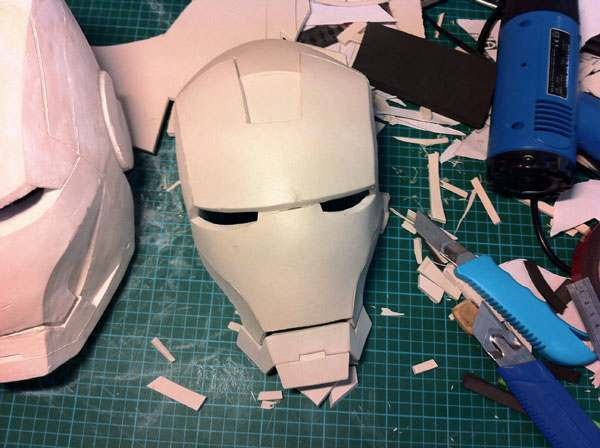

- 看起来，样子还不错。
- 加上两遍太阳穴的部分，剪切每一部分都要多留一些，然后根据实际情况（就是我的脸）来修改，每次下手，一刀拉一个线条。不连续的话，边缘就不够好看，很且手要稳，后来我的线条越拉越差，才发现是刀片不够快了，所以刀片要常换，保证线条完美。

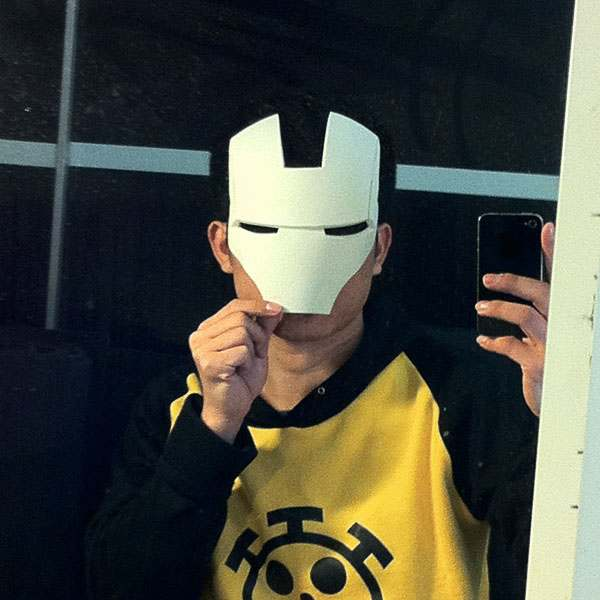

- 惯例，上脸看看。
- 后面经常用到镜子，做一做，臭臭美，休息一下~

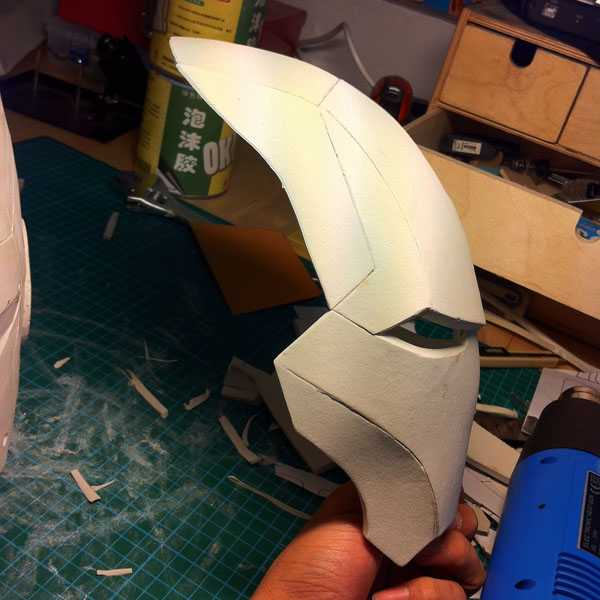

- 天灵盖部分完成
- 加上小下巴，有点样子了~比预期的效果要好，没想到第一次eva形体还算掌控中，神韵很满意。
- 照镜子发现大小眼，原因是下半脸贴歪了。。。然后修改多处后，重新拍下照片。嘴也不歪了~不过镜子有点变形

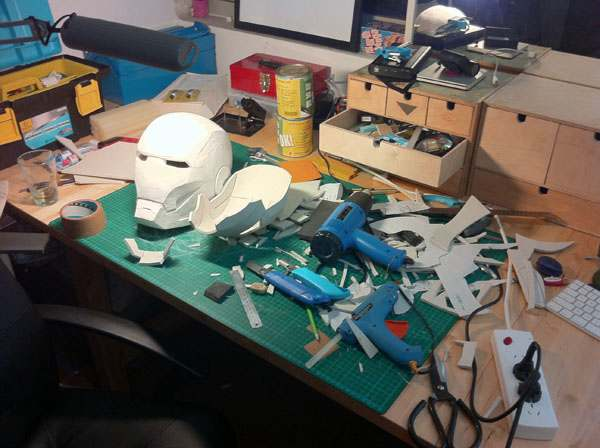

- 杂乱的桌面。

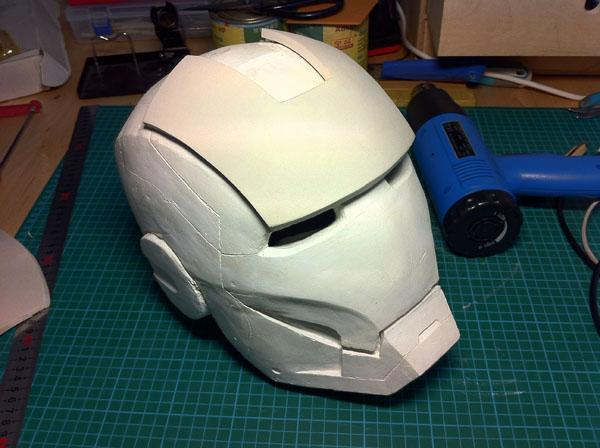

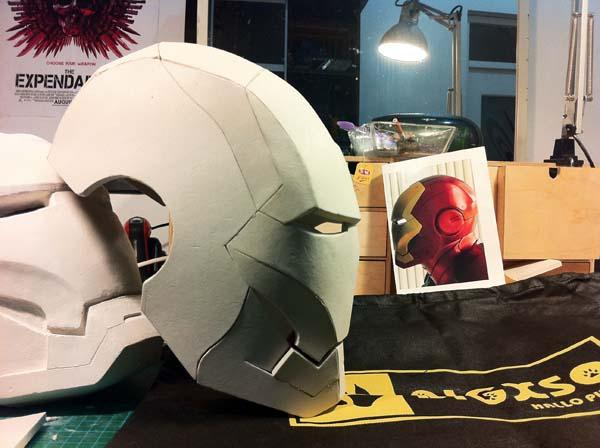

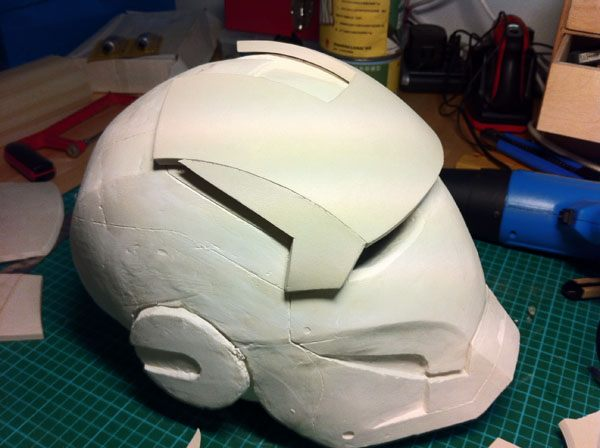

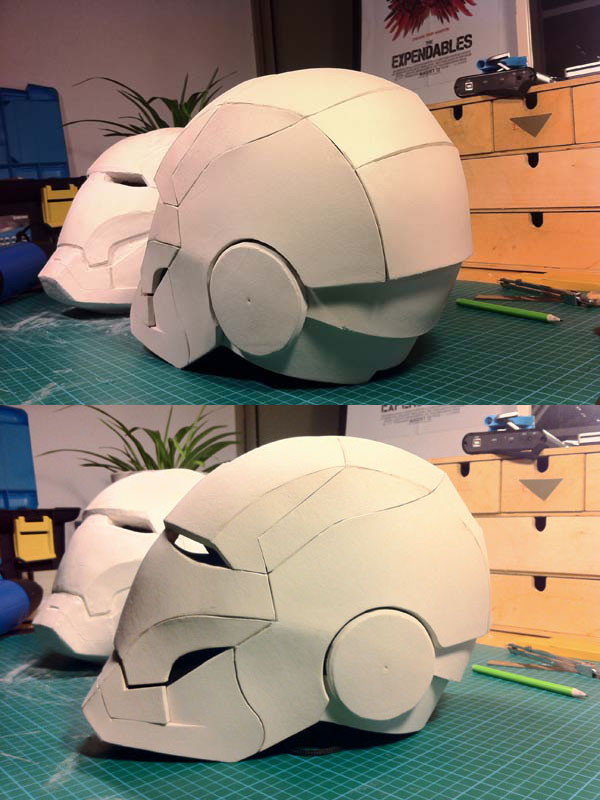

- 加了侧面跟顶部，跟官方的原版设定对比一下：
- 省略n次臭美，加了耳朵与后脑勺部分，还有下巴封闭，整个头部基本形体算是完工了：

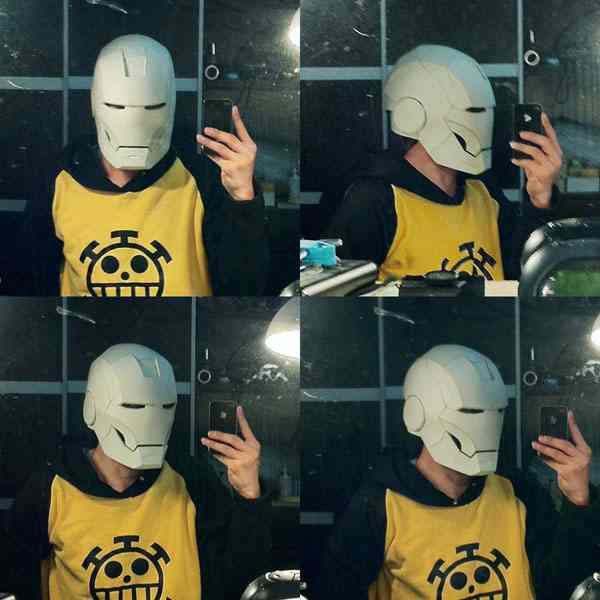

- 好了，完成后可以臭美一下了。
- 头盔可以勉强从头顶塞下去（我的头简直是太大了。。）。
- 戴上以后，需要有个松紧带收紧脸部，否则就是刘欢版 >

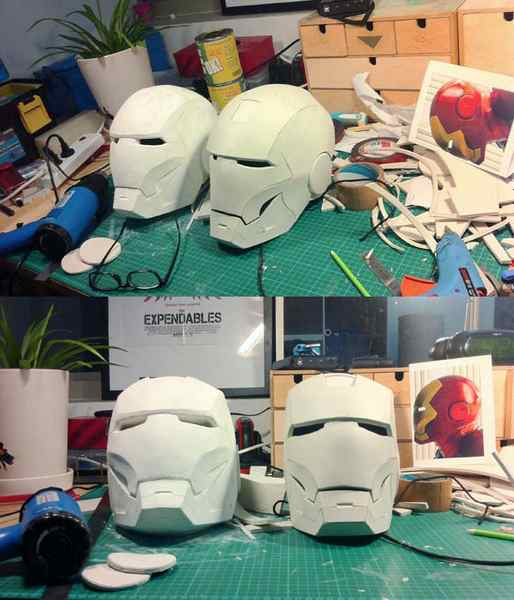

- 臭美完了，跟10石膏像比一下，形体上还是有很大进步。
- 之前那个参照的官方设定的泥塑，所以跟官方终稿有很多区别。
