和你常见的无限魔镜有那么一点点的不一样，这个魔镜的背镜用的是一块压克力镜子，上面打了8*8阵列的孔，每个孔中都安上了LED灯，这些LED灯接在一起通过控制器控制。
我原来有做过用玻璃镜子做魔镜的背镜的，这一次做的和上次做的差不多，而且压克力板比玻璃的更好打孔，而且外面不需要装LED灯，所有的LED都装在背镜上，效果看起 来就像是一颗一颗的星星漂浮在背镜上。
这个的制作灵感来自我做的一个 八角形 的魔镜，里面有一圈LED灯，那个的悬浮的效果非常漂亮，所以我就打算做一个小一号的来展示一下。(有兴趣的同学可以去看看那个 八角形 的，也很赞！) 做框架在这里就不赘述了，有贴心的现成的文件哟，还是不太懂的同学可以参照我的 另外一个instructable 。
固件是为PIC18F1320单片机和TPIC6C596功率移位寄存器编写的，是一个很简单的程序，只有四个显示模式和两个改变显示模式和显示速度的开关。
1 工具和材料
工具
● 烙铁
● 热胶枪
● 电钻
● 5mm钻头，钻LED的孔
● 美工刀
材料
电子部件
○ PIC18F1320
○ 18针插座
○ TPIC6C596移位寄存器
○ 16针插座
○ 5mm LED，64个，颜色无所谓，我用的是白色
○ 10kΩ，1/4w电阻3个
○ 220Ω电阻，8个，不同颜色的LED需要的阻值不一样（用大阻值电阻是为了限制LED的电流，魔镜里面的LED不能太亮。）
○ 1 uF电容
○ 0.1uF电容
○ x2按钮
○ 5v，1A直流电源
电路板
○ 单芯绞线
○ 万能电路板
框架
○ 制作这个且看下一步分解，或者请 参照这里
○ 我用的是100mil的聚苯乙烯板, 不过亚克力（Acrylic）板和Masonite纤维板也不错
2 制做框架

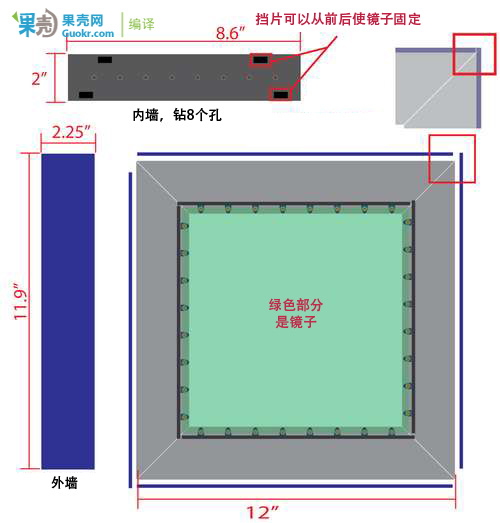

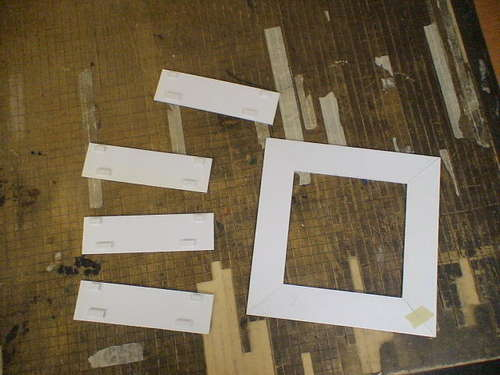

- 框架所需部件的说明图
- 如图，内壁是不用打孔的。框架是用四个梯形拼合起来的
- 内壁垂直于框架表面组装起来

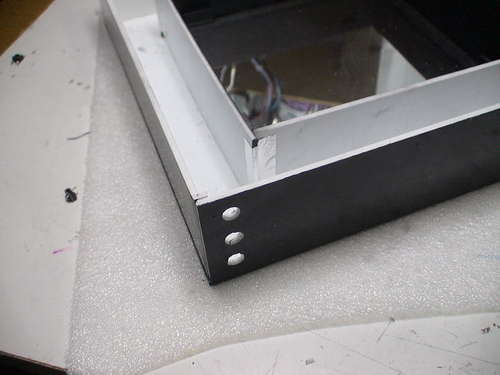

- 最上面的那个孔是过直流电源线的，下面两个孔是放按钮的
- 这里就不赘述框架的制作过程了，大家看图就能搞定。注意第一张图是当时做另外一个LED魔镜的，这个的外壁需要宽上个1/4-1/2英寸以便安装LED。

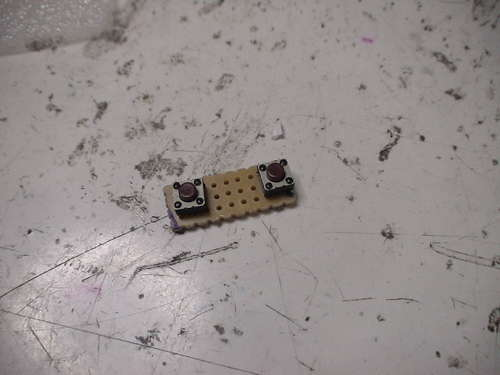

- 找一个地方安装直流电插座和开关，我一般都是放在角上。把两个按钮开关焊在万能电路板上，然后安装到外壁上打的孔里。如果大家对美观要求高，可以做之前先好好的进行一下外观设计。
- 为开关钻孔我用的是5/16英寸钻头，然后用美工刀把孔加工得接近方形，最后涂上黑色的颜料，这样开关就比较隐蔽啦。

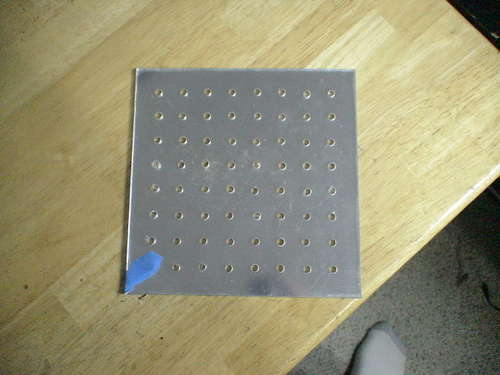

3 在背镜上打孔

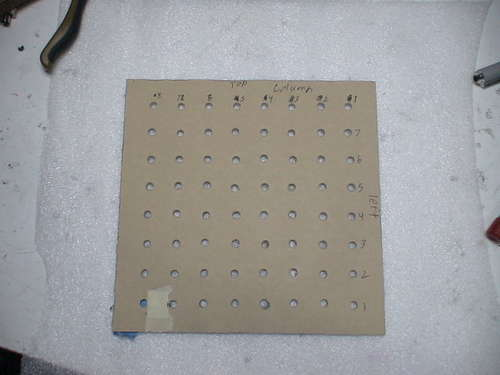

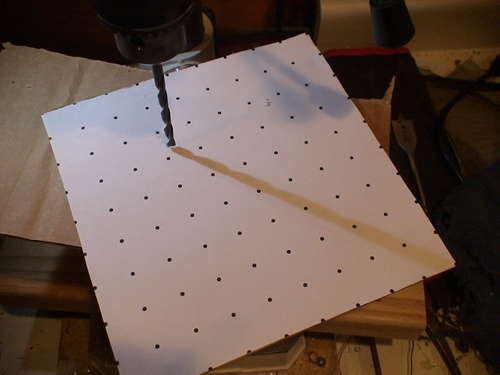

- 打孔的钻头我用的是5mm的，这个不用太精确的，差不多就行。
- 买来的丙烯酸镜子上面的保护膜先不要急着撕掉，先在需要打孔的地方做好标记。
- 像CAD的阵列功能一样，标记阵列成8*8的，然后在丙烯酸镜子的背面也标记上(怎么在背面标记呢？可以用不易干的记号笔，正面标记完了以后，用一张纸在上面贴一下，然后贴 到背面就OK了)。
- 找个平一点的地方或者工作台开始打孔，打孔之前需要稍微注意点，确保不会有颗粒或者其他什么的会把你的镜面给划花了。
- 如果各位同学有钻台当然最好啦，没有也没什么关系，咱只是DIY不是？反正涉及到钻孔操作还请小心谨慎为好，安全第一，慢工出细活。
4 安LED灯
接下来就是要在丙烯酸镜子上安上LED灯阵列啦。

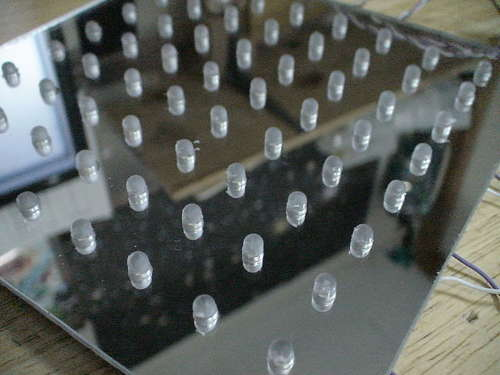

- 完工图先睹为快
8*8的LED阵列是通过多路复用控制的，主要就是每列上的LED的阴极是连在一起的，每行上的LED的阳极是连在一起的。这种接线方法中，一列接地一行供电就可以控制单个的LED了。更多有关这种的解释可以问谷歌或者电类行业的同学:)
如有爱钻研的同学可以查看 应用移位寄存器的LED矩阵 ，对LED阵列讲得很清楚

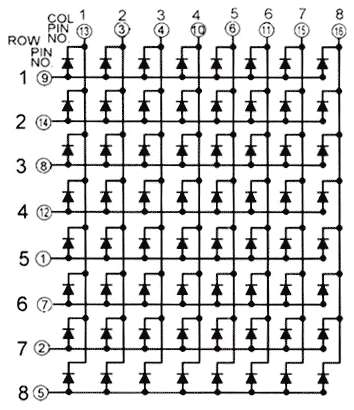

- 电路图

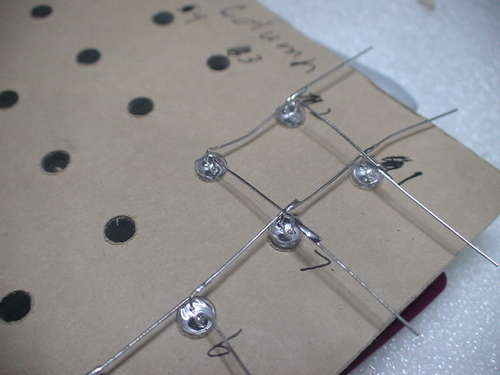

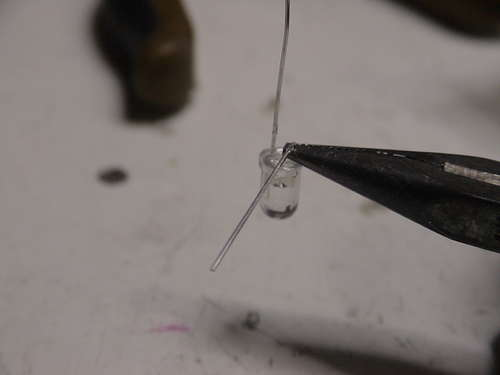

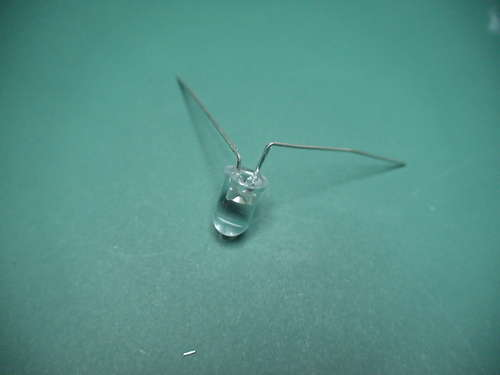

- 如图所示，用尖嘴钳把LED的两个腿掰弯(好吧，我XE了，我想歪了，我真的不知道除了掰弯还有什么词可以形容这个……)

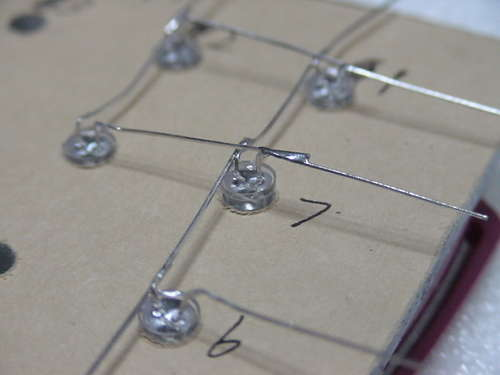

- 大家请看，左边的是阴极，右边的是阳极，仔细观察一下，这两条腿不是在一个长度弯的，这是为了方便下面的布线

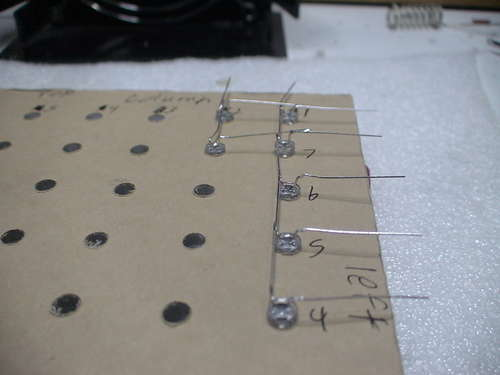

- 大家就一行一行或者一列一列的来，不要急。竖着的那一列是阴极，横着的好几排是阳极
- 阴极的腿是列，阳极的腿是行，安装的时候注意一点不要让不应该碰到的地方相互碰到。
- 看，最后行和列都是要焊起来的

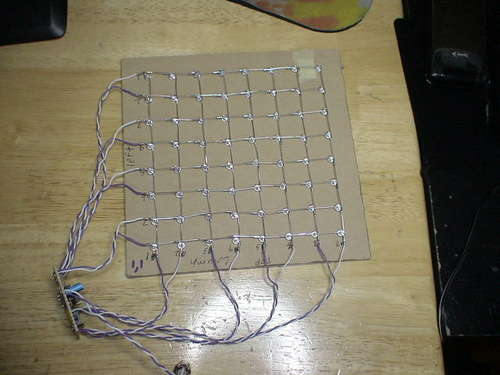

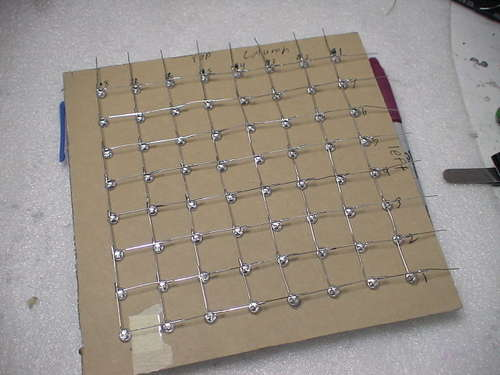

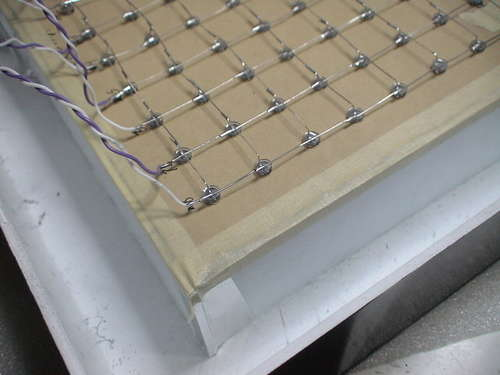

- 最后完工的LED背面就是这样的
- 通常在魔镜中用的LED灯是漫射光的那种(通称草帽LED)，但是我手头只有普通的，所以最后安装完了以后，在把保护膜撕掉之前用毛玻璃喷漆喷在LED灯表面来制造散射光的效果(所以说不要先撕掉保护膜)。
5 控制器

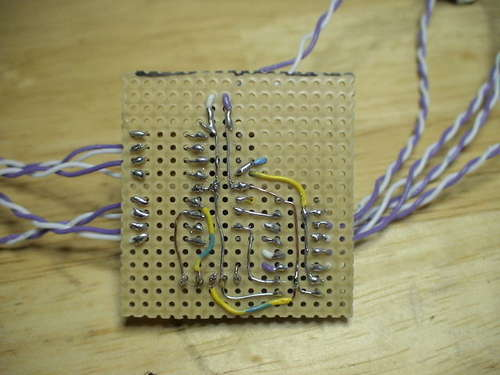

- 在下载的压缩文件里面的第一步里就有控制器的原理图和固件。这里就不详细说明电路是怎么接的了，我的是接在现成的电路板上的，为了省钱省事，也没有用任何的终端或 者连接器而是直接把LED的接线焊在控制电路上的。电路不复杂，相信各位看电路图就能搞定！

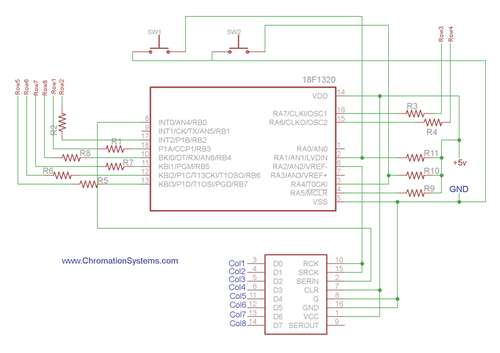

- 电路图
- 有些图上的ICSP有五针接头，这个随意，可有可没有。
- 电路焊好了以后，先不要急着接上芯片，用电压表试试没有哪儿短路或者断路啥的。
- 把下载的压缩文件中的HEX文件写入到PIC里面，或者用里面那个.c文件在MPLAB里自己编辑也行。
- 最后一步是把按钮开关接到电路板上去，还记得前面在外壁上给开关打了孔的么？要确保开关能够对得上外壁上的孔。开关的一端接地，一端接再PIC上，具体的可以看电路图。

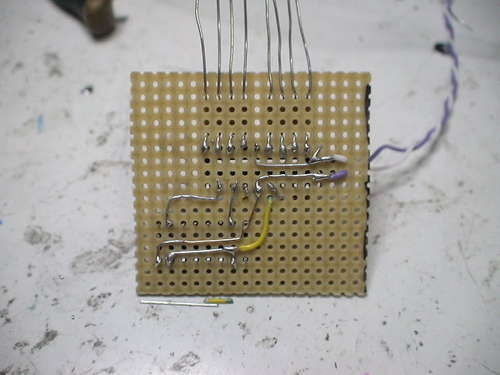

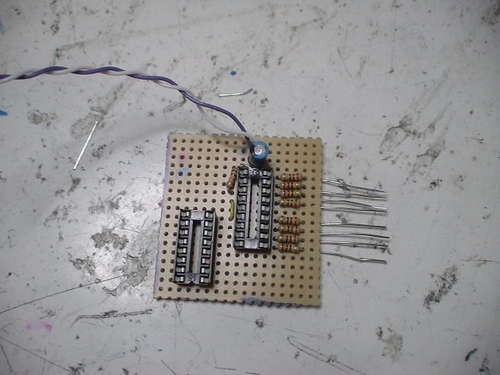

- PS:照照片的时候忘记把电容和有关开关的东西焊上去就照了，所以图上没有，不过电路图和压缩文件里面的原理图上都是有的:)

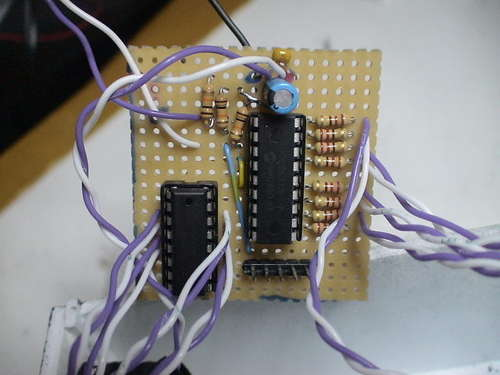

- 左边的是TPIC596，右边的是PIC

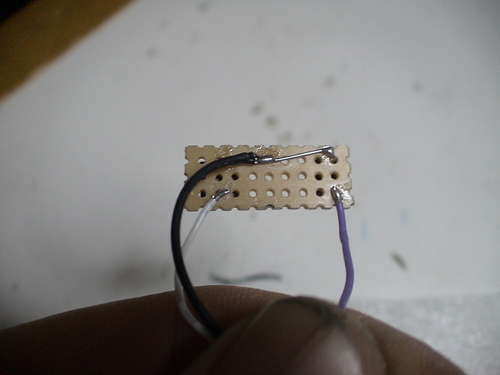

- 图上可以看到按钮开关接出两根线来，上面那个是接地的，下面那个是接在PIC上的。
6 控制器接到LED阵列上

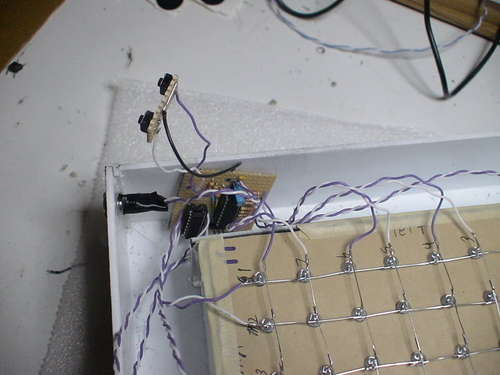

- 对照原理图把电阻和LED的行接起来，把列接到TPIC6C596上(看大图吧同学们！)
- 线什么的都焊好了以后，先接电源看看能正常运行吧，如果有哪个不亮就要检查电路了。如果工作正常的话，恭喜各位，可以继续啦。
- 首先用擦窗器或者其他的什么把镜子两面都擦干净，任何手指印或者脏东西都不要留下。

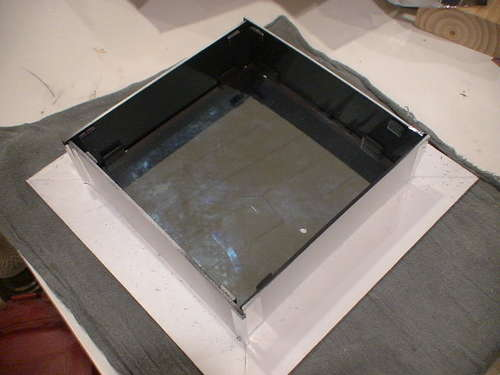

- 已经装好LED阵列的镜子安装到内壁里面去。
- 用没弹力的胶带把内壁和镜子贴起来，中间不要留任何孔隙。
- 镜子的四边都用胶带和内壁贴在一起。

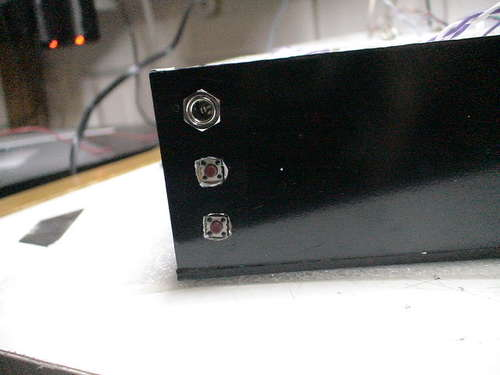

- 镜子安装好了以后，用热胶枪把开关和直流电插孔胶在已经打好的那几个孔上。
- 用热胶枪再把电路板也粘到外壁上去。
7 固件
- 固件应该是在第五步就写入到PIC里面去的，然后才能把PIC装到电路板上。

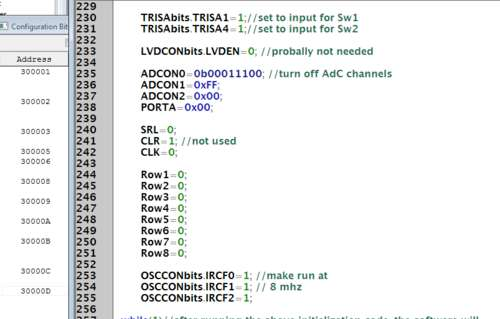

- 压缩文件里面有固件的编码，有注释的，一点儿都不难懂的:)
- 基本上，每一个显示模式都是一帧一帧的画面来组成的，每一帧又是由一个数组来控制的，比如说GraphicA1是GraphicA的第一帧。一个数组有9个元素，第一个元素GraphicA1[0]，值为0*00，每一个元素都是要写入到列中的数据。
- 每一次只有一列是接通的，也只有一个行的元素是接通的。每一行的显示会比上一个显示有一点点的延迟，这样就会产生“无限”的视觉效果。在FrameCounter = FrameCounterMax之前会重复的显示同一帧，当FrameCounter = FrameCounterMax之后就会显示下一帧，然后不断的继续、再循环。
- 压缩文件中有四个显示模式，三个比较简单的只有不到6帧，有一个比较复杂的有70帧。
- 有编程基础的同学可以自己再往上加，很简单的，只需要在函数里面再加上case X:语句就行了，我已经在可以加语句的地方做了注释了。
