| DIYer: | andydoro |
|---|---|
| 制作时间: | 一星期 |
| 制作难度: | ★★★☆☆ |
| GEEK指数: | ★★★☆☆ |

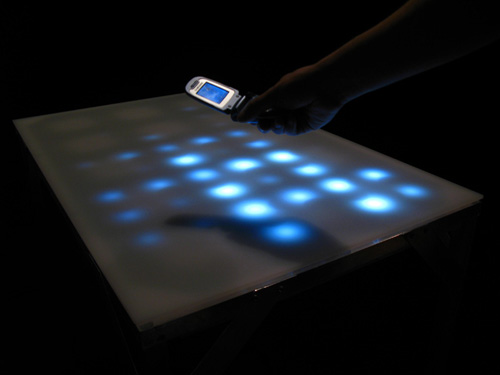

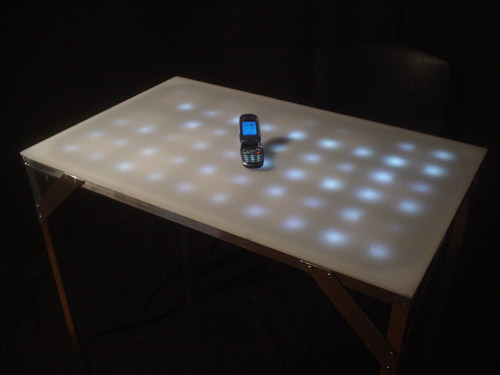

电子幻象桌是一张能够揭示附近电子设备工作时发出的不可见电磁波的桌子。通过这种互动将可以增加对电子设备中肉眼看不见的运作和人类感知界限的认识。
1 工具和材料
电路材料：
○ 15块万能电路板
○ 15个LM324四运算放大器芯片
○ 15个14脚DIP插座（和LM324配套）
○ 60个白色LED
○ 60个电感线圈（我用的线圈在Digikey上编号是M10054-ND）
○ 60个10Ω电阻
○ 60个10MΩ电阻
○ 60个1KΩ电阻
○ 30个100KΩ电阻
○ 15个10μF电容
○ 60个0.1μF电容
如果打算做张小的幻象桌就不需要这么多配件。每块小电路板需要1个四运放，4个LED和4个电感线圈。
这里我选用了四运算放大器芯片LM324，但其实任意能找到的运放都可以用。
网上的电话拾音线圈一个只要2美刀，当然你也可以用漆包线自己绕一个。
桌子材料：
○ 1/4英寸厚白色半透明亚克力板，33英寸x 21英寸
○ 1/4英寸厚透明亚克力板，33英寸x 21英寸

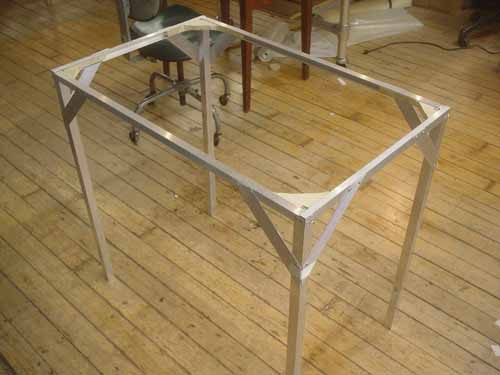

○ U型铝材
1英寸=2.54厘米
2 设计电路

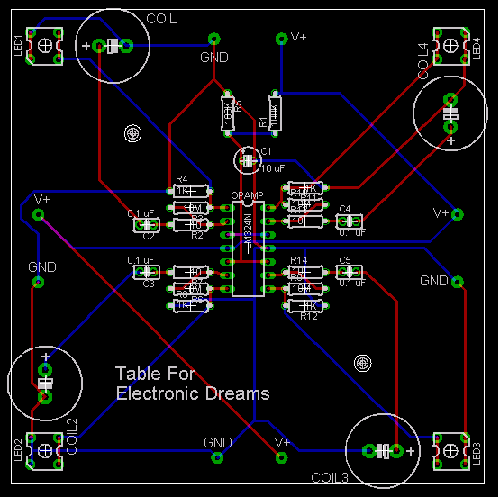

- 根据上面的PCB布线图连接各个器件。

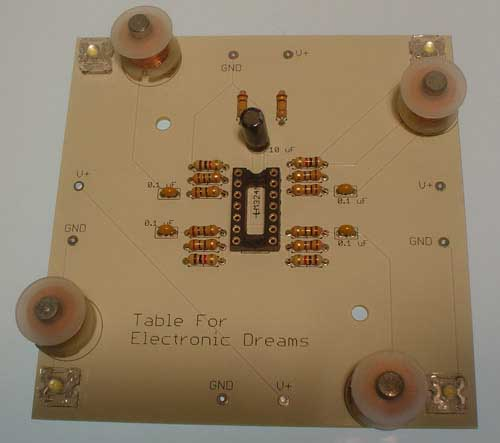

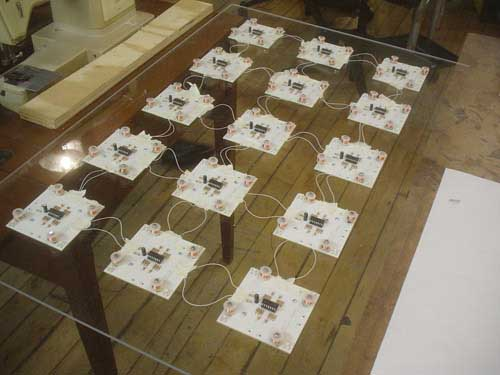

- 你可以在万能板上搭接这个电路。如果想显得更专业，可以使用印刷电路板。

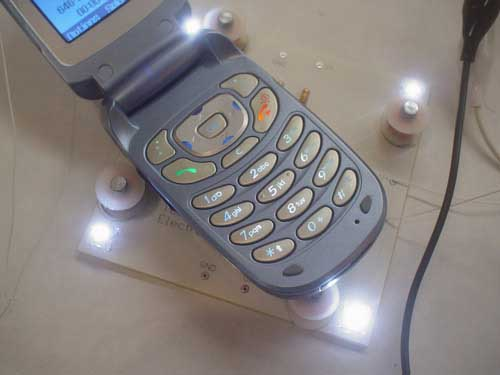

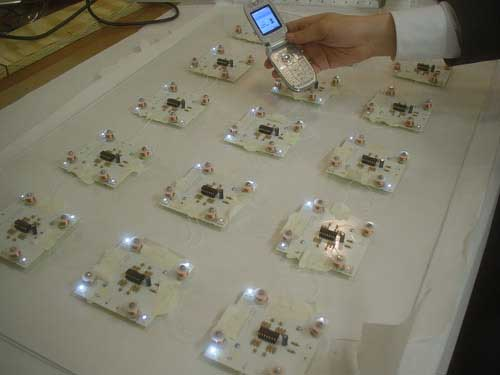

- 原理上，线圈感应电磁波产生电压，再由运算放大器放大以后驱动LED发光。我把线圈放在相应的LED附近，这样检测到的电磁场强度和LED的亮度就是一一对应的。

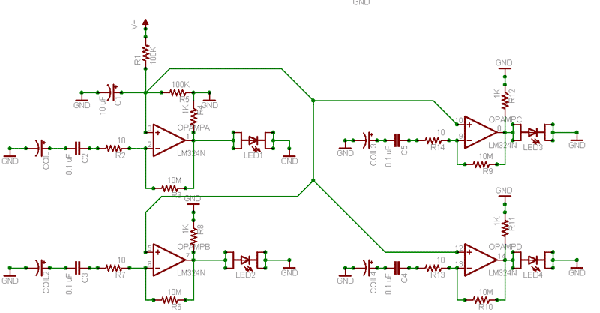

- 原理图
11 DIYer签到处
利用这个思路，你可以无需自己做电路，而是买一堆手机信号感应挂件代替。甚至，你可以用这一堆挂件来做一个3D的电磁波显形系统呢！
