在等着收音机diy零件的无聊时光，突发奇想做了个场强表...所有的零件都在本地的电子市场或者网上买到。接地铜线我连接到了三孔插座的接地孔【注意安全TAT】。
- 电路原理图
1 工具和材料
● 电烙铁
● 扳手
○ 1000pF电容×1
○ 0.04uF电容×1
○ IN86检波二极管×2
○ 1K电阻×1
○ 一个量程为0-50uA的电流表
○ 拉杆天线
○ 接地铜线
○ 导线（我用的是裸露的细铜丝）1根
2 制作主要电路
- 将两个二极管正负极相连，如图所示
- 然后再将1000pF的电容与二级管相连，完成后放到一旁备用
- 将0.04uF的电容和1K的电阻相连，再和前面做的二极管负极连接
- 左边二极管弯折的地方为正极
- 用电烙铁给连接处焊锡，使连接牢固【要注意安全哦】
- 这样主要电路部分就制作完成啦
3 与电流表相连

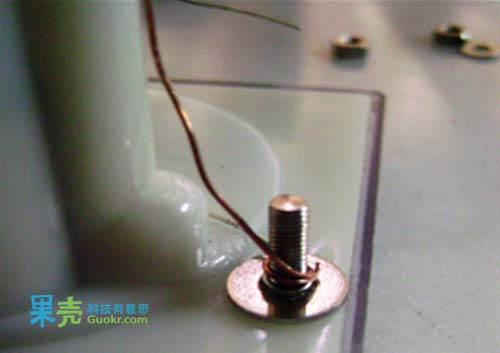

- 由于表头的背后有四个类似于接线柱的结构，我打算利用它们来接线。将1000pF电容的一脚和表头最左边的螺丝相连，1K的电阻则和左数第二个螺丝相连，0.04uF的电容与左数第三个螺丝相连，二极管剩下的正极接脚则与最右边的螺丝相连。最后用一根铜丝将左数第三个与第四个螺丝相连
- 用扳手（尖嘴钳也可）给螺丝旋上螺帽，这样所有的接线就牢固啦
5 测试
- 当我用手机拨打不存在的号码【无聊的人...】的时候，电流表果然偏转啦。成功了O(∩_∩)O
