轩辕剑系列一直是国产单机中的经典，如果你也是个热爱这一系列的玩家，那么欢迎参考此教程DIY一个。但是，XX宝剑厂之类的想拿去开模量产的请出门右拐走好不送！
1 材料和工具
○ 2mm厚度PVC板
○ 1.6cm、2.0cm、2.5cm内径PVC管
○ 3mm或5mm厚度EVA板（建议用3mm的，5mm太厚了不好刻）
以上材料请于广告材料店购买。
● 手术刀
● 木刻雕刀（只需要用到其中的曲面雕刀）
● 美工刀
● 热熔胶枪
● 筷子
● 砂纸、砂石
● 白乳胶
● 丙烯颜料
● 排笔
2 图样设计

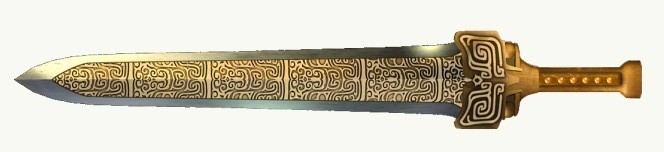

- 长度设计：按照《轩辕剑肆》大陆豪华版里赠送的1:5小模型剑的长度放大5倍，即是108cm。比例参考上图。
- 用coreldRAW或其他编辑工具，将参考图制作成1:1纸质图，打印出来作为“版型”。
3 制作剑坯

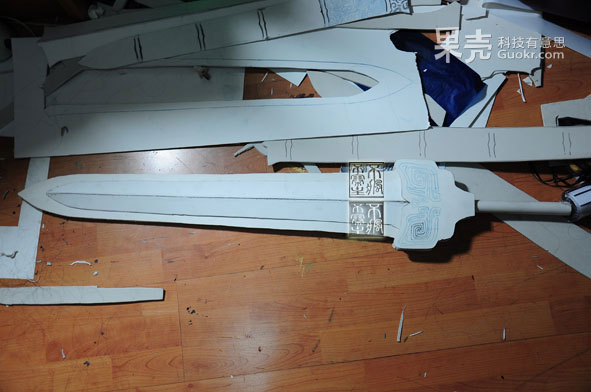

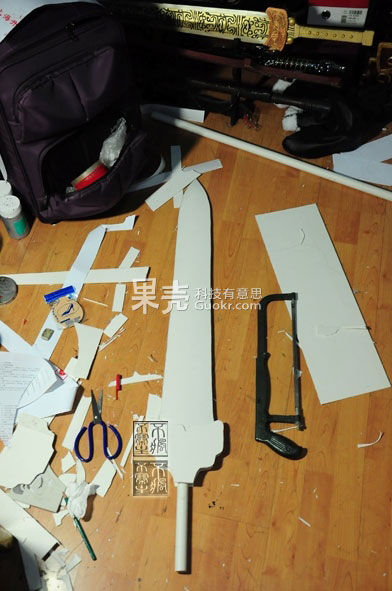

- 将此1:1图纸放到PVC板上，铅笔或圆珠笔描出边缘，美工刀沿描边切割PVC板子，得到平板剑坯，因为剑是双面所以需要切割2个。
- 将1.6cm内径PVC管锯下108cm（可适当留长，最后再修整）。
- 将PVC管子用热熔胶粘在两个平板剑坯中间
- 注：我当时在剑柄的1.6cm管子处依次外套了2.0和2.5cm内径的管子，后来发现剑柄包上外壳后会太厚，所以最后去掉了，剑柄处沿用1.6内径的管子
- 因为剑身是拱形的，所以需要在剑的表面做一个支撑，这个拱起的支撑也就是花纹的范围。
- 在中轴线上贴一根EVA细条，再把这个支撑切割成两半贴上去。
4 制作花纹镂空纸模
- 因为轩辕剑的花纹是阴文，所以参考图上剑身的黑色部分花纹在实物上应该是凹陷的，于是花纹部分需要用EVA来雕刻。建议使用3mm的，我用的5mm比较难刻。

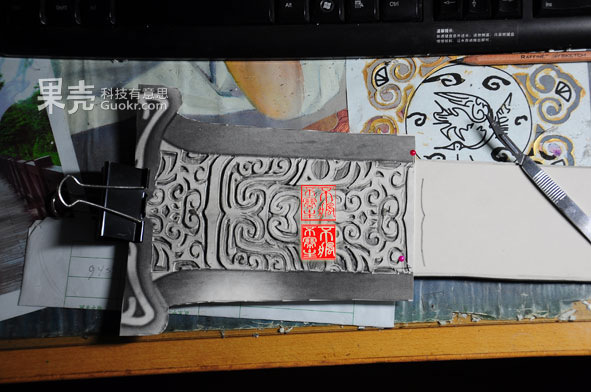

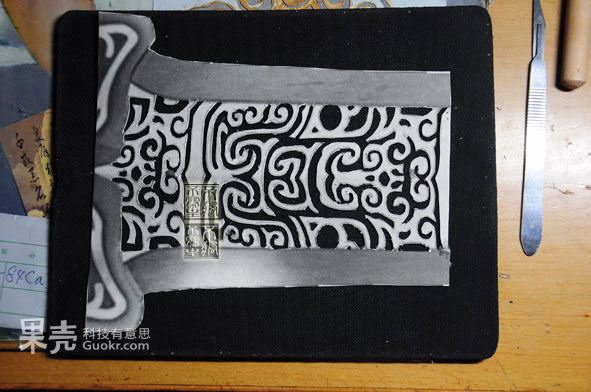

- 将1:1纸模的黑色花纹部分雕成镂空。

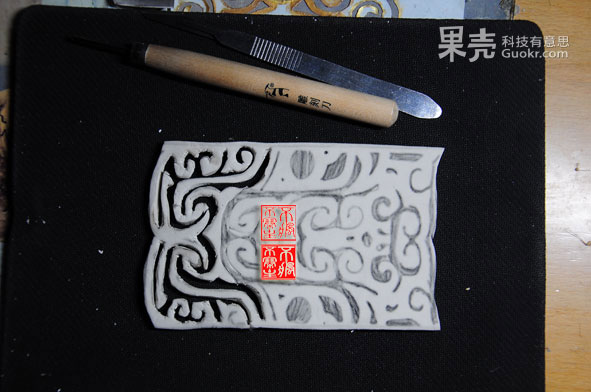

- 刻好的纸模叠放在EVA上，用铅笔通过镂空描出需要去除的部分。
5 开始雕刻
- 轩辕剑的花纹一共有6节，仔细观察参考图可以发现：从第2节到第6节都是一模一样的花纹，只是因为剑身越变越窄，所以花纹被切割了。因为并不是花纹在变小，所以只需要第1、2节的纸模作为模板就行了。
- 开始雕刻吧。雕刻的大多数时候用手术刀，遇到转角处用木刻雕刀中的曲面雕刀戳一下。
- 手术刀使用注意事项 ：使用手术刀需要自行将刀片安装到刀柄上，并且装取刀片需要用刀持针器（手术器械），新手需要人指导练习。
- 手术刀虽锋利，切割EVA好用，但也容易被EVA磨损，如果发现钝了要及时更换刀片。且刀柄是扁的，雕刻EVA时需要一些力道，很容易把手磨起水泡，受不了的话请在刀柄上缠上布。

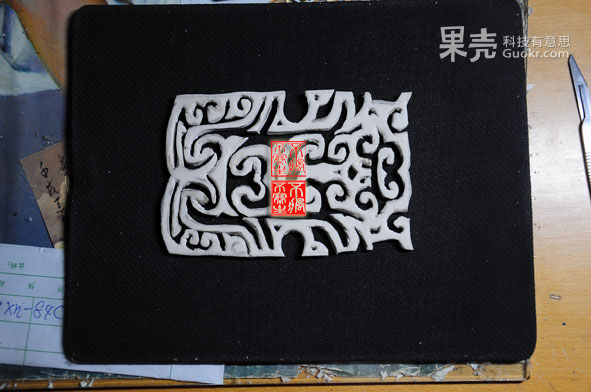

- 雕刻好一节了。继续雕刻剩下的五节。
- 别忘了剑是双面，所以还有背后的六节。
一共十二节花纹……作者真是具有神一样的毅力啊……
6 组装

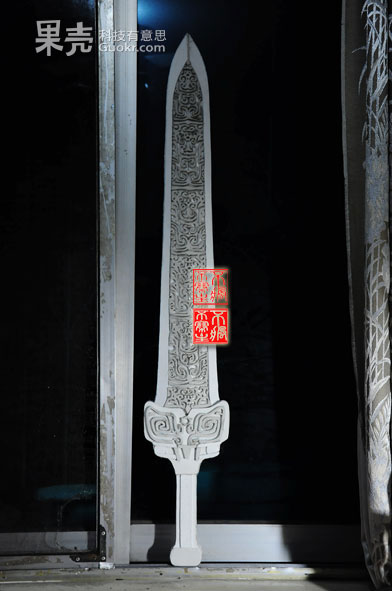

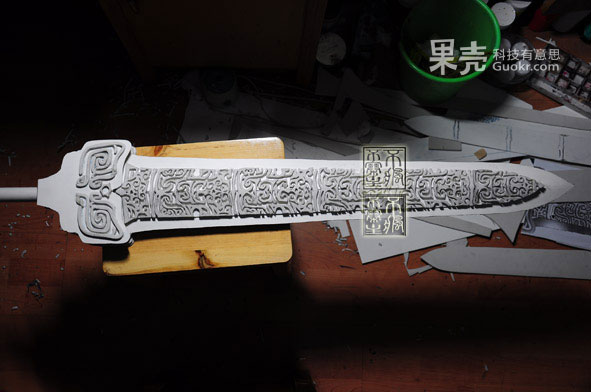

- 剑身花纹雕刻完毕之后用热熔胶粘到坯子上。
- 剑格（注：剑柄和剑身之间的部分）的条状花纹用EVA剪成细条粘贴。

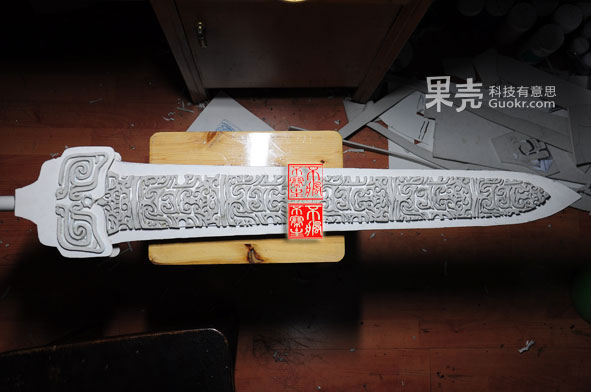

- 第二面同理。
- 用PVC板子切割出剑刃部分，沿着花纹边缘粘到剑坯上。剑柄部分依然用PVC板子切割粘贴。

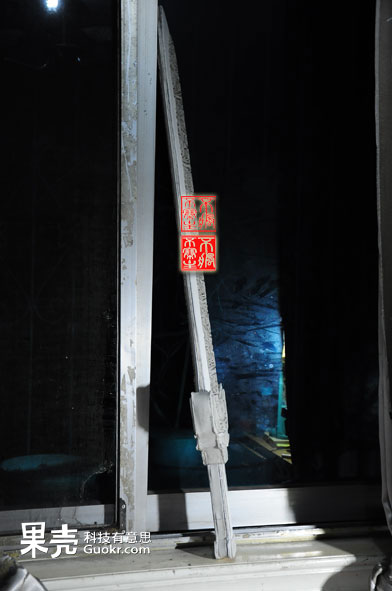

- 注意 ：由于整把剑内衬的PVC管子内径只有1.6cm，支撑不了整个剑的重量，如果不加其他支撑，管子会弯，所以，管子在剑格内的部分一定要固定好。
- 方法是：在1.6内径管子外层依次套上2.0和2.5的管子（仅仅指剑格内的部分，不需要整个手柄套上），热熔胶固定，目的是把剑格部分塞紧，再在1.6内径的管子内打上热熔胶，塞进三根筷子粘死。
- 剑格两边用EVA剪成长方形条封住。
- 剑柄上的六个点可以用热熔胶滴胶做，也可以找类似大小的平底仿钻之类的东西粘上去。
