有暗格的悬浮书架
/gkimage/pw/uk/9q/pwuk9q.png/gkimage/30/3y/2l/303y2l.png
DIYer:stephenjacklyn
制作时间:一天
制作难度:★★★☆☆
GEEK指数:★★★☆☆

编译来源

这个架子的灵感来源于宜家里卖的一种LACK墙架。我买过好几个,非常喜欢它们的小巧玲珑,不过,其实它们基本上就是些挂在墙上的盒子罢了,而且会浪费“内部空间”,这一点让我很不喜欢。于是,为了解决这个问题,我就给它加了一个底壳,打开后就能显露出一个小巧的储物隔间。整个项目都是通过TechShop Detroit完成的,你可以在以下网址访问他们:

http://techshop.ws/


材料和工具

/gkimage/5w/qf/ck/5wqfck.png/gkimage/tb/1f/40/tb1f40.png

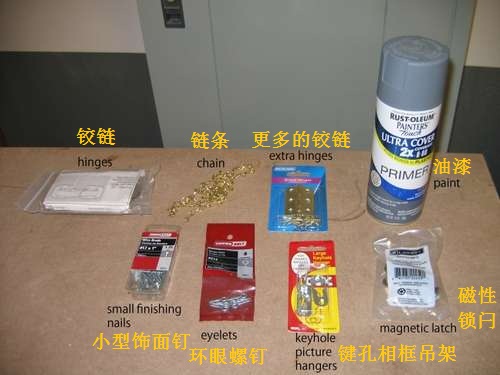

按照惯例,我们先列出所需的材料。(里面有些其实我没用到)

材料:

○ 木板。我用的是6英尺×12英寸(1.83米×0.3米)松木板
○ 2个橱柜铰链
○ 木胶水
○ 小型饰面钉
○ 1英尺长的细链条
○ 4颗环眼螺钉
○ 磁性橱柜锁闩
○ 2个重型键孔相框吊架
○ 你喜欢的油漆(或者保留木料的颜色)

你将需要以下工具来制作这个架子:

● 切割锯
● 电钻
● 螺丝起子
● 榔头
● 凿子
● 钳子
● 砂纸

切割木板

/gkimage/q5/h2/ze/q5h2ze.png

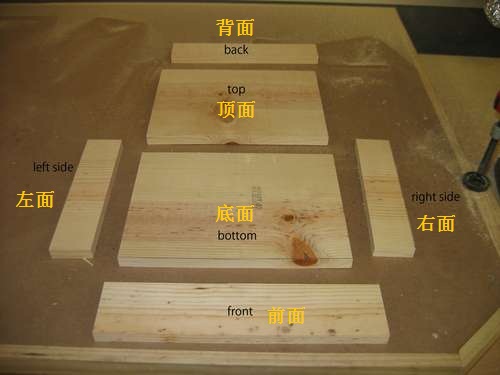

完成后的架子尺寸为14英寸宽×10英寸深×3英寸(35.56厘米×25.4厘米×7.62厘米)高

所以你要做的第一件事情就是将所有的木板都切割好。

我是先从木料上切割较大的部分,再切割较小的,所以,下面的尺寸也是按照我的切割顺序排列的:

顶面:9.25英寸×12.5英寸(23.5厘米×31.75厘米)

底面:9.25英寸×12.5英寸(23.5厘米×31.75厘米)

前面:14英寸×3英寸(35.56厘米×7.62厘米)

两侧面:9.25英寸×3英寸(23.5厘米×7.62厘米)

背面:12.5英寸×2.25英寸(31.75厘米×5.7厘米)

记住要反复测量,切割的机会只有一次!


安装零件(底面)

/gkimage/ki/hv/2u/kihv2u.png/gkimage/m6/da/2f/m6da2f.png

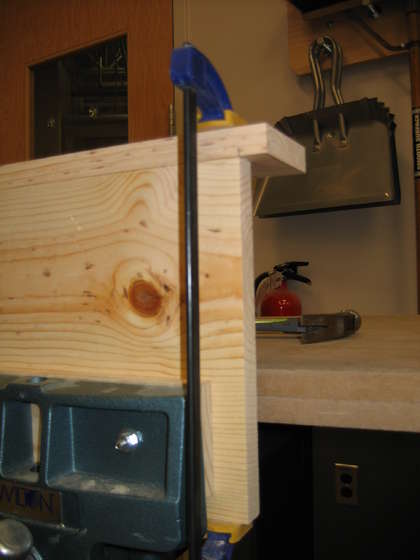

下一步就是将底面和前面安装起来。一定要保证将底面置于中间,在前面的两头都留出3/4英寸(1.9厘米)的长度。

沿着两块木板拼接的地方,涂上一条窄窄的木胶水带,然后将它们夹住,等待胶水凝固。我还敲了几颗饰面钉加固了一下。


安装零件(顶面)

/gkimage/pi/vq/mq/pivqmq.png/gkimage/jo/m4/1k/jom41k.png

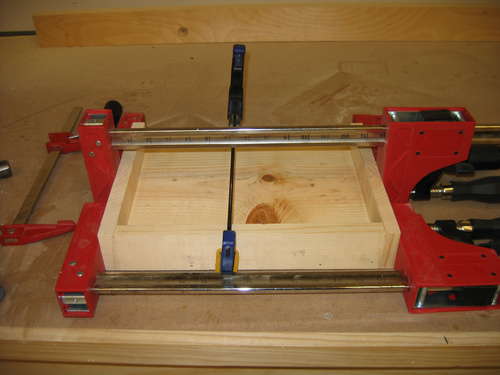

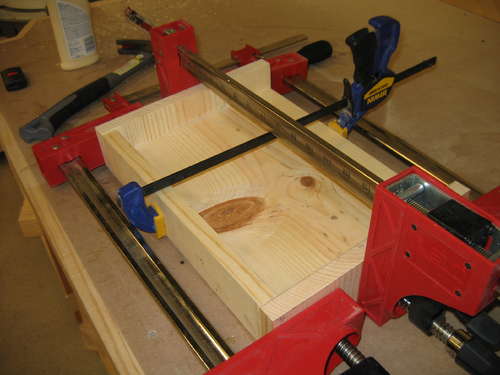

现在,我们需要将背面和侧面与顶面连接起来,采用的方法和安装底面时是一样的。用木胶水将它们粘合起来,并且在等待凝固的时候牢牢夹住。同样,我也是用了饰面钉来增加额外的支撑。在将夹子松开之前,至少要等待30分钟,确保胶水已经凝固了。


插入环眼螺钉

/gkimage/ex/3w/k1/ex3wk1.png/gkimage/eu/fm/fl/eufmfl.png

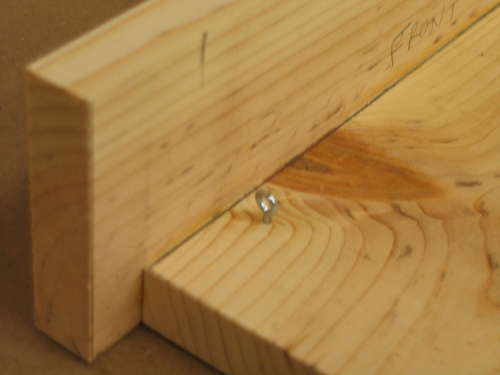

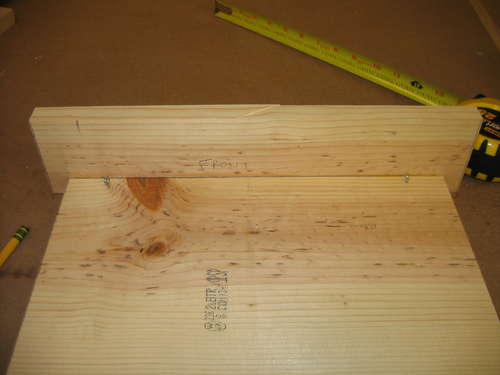

等胶水凝固后,你就可以将夹子松开了。接着,你就可以立刻将环眼螺钉钻入底面中。我的螺钉插入的位置大概距离两侧面有1.25英寸(3.175厘米),距离前面则是越近越好。


铰链!

/gkimage/s8/1d/gr/s81dgr.png/gkimage/5z/yf/g3/5zyfg3.png/gkimage/6s/3u/gl/6s3ugl.png

接下来,我们就需要先大致安装一下铰链了。我首先将铰链安装在底面上,考虑到背面的尺寸,铰链距离背面留出了3/4英寸。在将铰链安装到底面上之后,就可以将它们打开,像第二张照片中那样,将顶面放在旁边。现在,你可以将这些孔都对齐量好,然后将顶面这一半的铰链也大致拧上螺钉。等你将两边的螺钉都大致拧好了以后,就可以试着开关几次,做些调整,最后再将螺钉都牢牢拧紧,让各部分能够紧密地结合起来。


磁性锁闩

/gkimage/53/uo/s3/53uos3.png/gkimage/wm/5a/8r/wm5a8r.png/gkimage/2e/mh/ko/2emhko.png

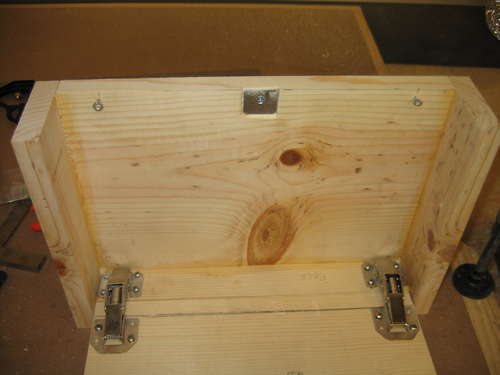

为了保证隔间能够像我们所希望的那样保持闭合,我选择了使用磁性橱柜锁闩。首先,我要找出木板的中心,用凿子挖一个槽,让金属片能够平齐地嵌入其中,而不会露在外面。接着,我再将磁性装置用螺钉固定在底面上的对应位置。当两部分都安装完毕后,隔间就应该能保持稳定的闭合状态了。


安装链条

/gkimage/fy/ur/fp/fyurfp.png

现在,我们可以将剩下的环眼螺钉也拧好了,方法自然和底板上的那两颗没什么不同。然后用钳子将链条切成相等的两段,将每一头都安装到一个环眼螺钉上。这样一来,隔间就不会把嘴张得太大,把墙壁碰坏了。


安装吊架

/gkimage/73/xk/ma/73xkma.png/gkimage/v3/bh/kh/v3bhkh.png/gkimage/2u/fl/xx/2uflxx.png/gkimage/dg/9t/cu/dg9tcu.png

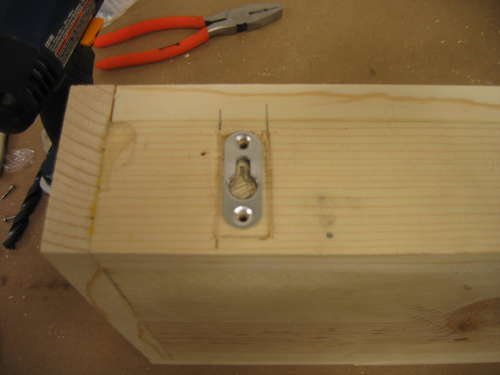

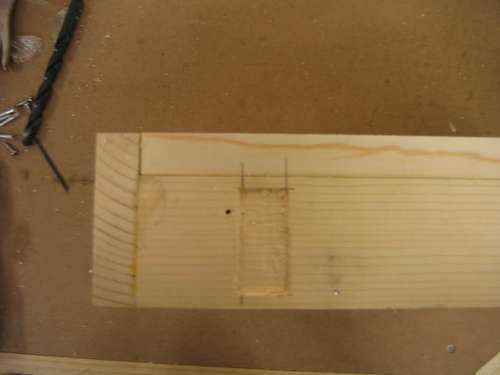

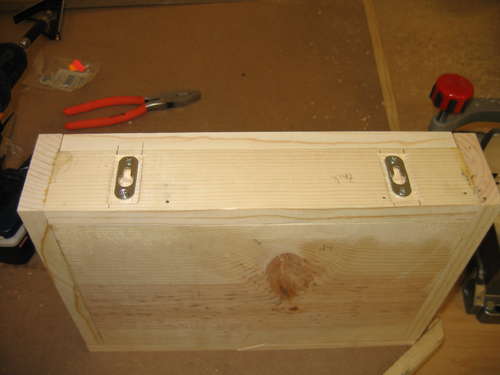

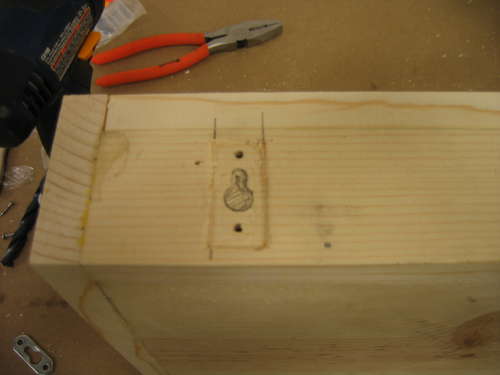

在将吊架安装在背面时,我首先测量了一下它们应该所在的位置。我将它们设置在距离两侧3英寸(7.62厘米)的位置上,垂直方向上则处在中央。接着,我用凿子和榔头将一部分木料剔除,让吊架能够嵌进去,与架子的背面平齐,或者稍微低一些。这样就可以让架子紧贴着墙壁了。当你凿完这两个槽后,就可以把吊架拿出来,用铅笔将键孔的轮廓勾勒下来,然后用电钻钻到略微超过键孔的深度,让螺钉有足够的插入空间。完成以后,你就可以用螺钉将吊架结结实实地固定住了。


挂上架子

/gkimage/9p/ct/gt/9pctgt.png/gkimage/ef/4k/qd/ef4kqd.png

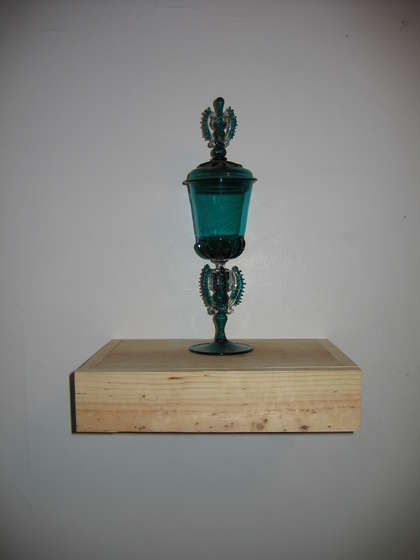

最后就是将架子挂上墙了。用水平仪在墙壁上适当的位置插入两颗螺钉和锚定件,一定要确保它们之间的距离和吊架之间的相等(8英寸,20.32厘米)。别将螺钉完全拧入墙壁中,你要给键孔留出1/4英寸(0.635厘米)的长度。将架子挂在螺钉上,然后将螺钉拧紧或者放松,直到架子能够妥妥地靠在墙壁上为止。

搞定了!

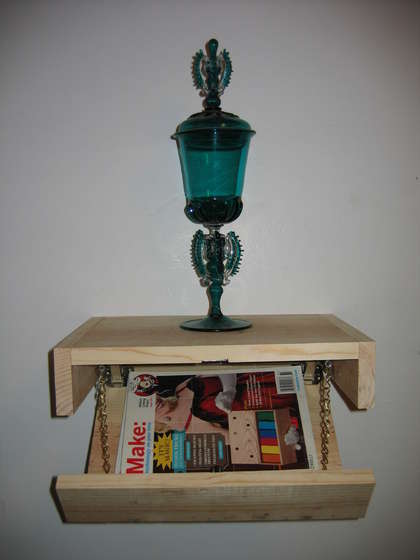

现在你就完成了一个悬浮架子,里面还有个秘密的储物隔间!

你可以涂上自己喜欢的油漆,或者像我一样,保留木头本来的面貌。

这是我第一次制作这样的架子,所以我也很清楚,一定还有许多其他制作方法,如果你也做了一个,并乐在其中的话,请告诉我你在其中加了些什么自己的独创想法吧!
