DIY

蒸汽朋克版唱歌的小鸟

音乐 DIY 蒸汽朋克版唱歌的小鸟

JourneyWoo 发表于  2011-09-05 17:15
/gkimage/tt/sc/mg/ttscmg.png
DIYer:keith newstead
制作时间:一天
制作难度:★★★☆☆
GEEK指数:★★★★☆

编译来源

我的打算是用一些手头现成的材料把一只买来的唱歌的小鸟制作成旧维多利亚风格,但是唱歌的小鸟的转动装置并非是通过齿轮,内部还是电驱动的。唱歌的小鸟是从网上买的,用电池供电,此外还有一根垂直的杠杆和小鸟连在一起,当小鸟唱歌的时候,杠杆会带动它扑棱。至于它的歌声是通过两个风箱实现的,由一个小电动马达带动。


1   工具和材料


○ 唱歌的小鸟
○ 马口铁罐头瓶
○ 镀锌围墙铁丝
○ 天鹅绒布
○ 齿轮
○ 丙烯酸小球
○ 黑色丙烯酸树脂漆
○ 丙烯颜料
● 带式砂磨机
● 焊接用工具
● 钢丝球

2   基座


基座是用一只马口铁罐头瓶子做的,为了做旧,我用带式砂磨机把表面进行了粗化,然后放在海水里面上锈,这样能显得更加有怀旧风格。

/gkimage/g8/4n/s9/g84ns9.png

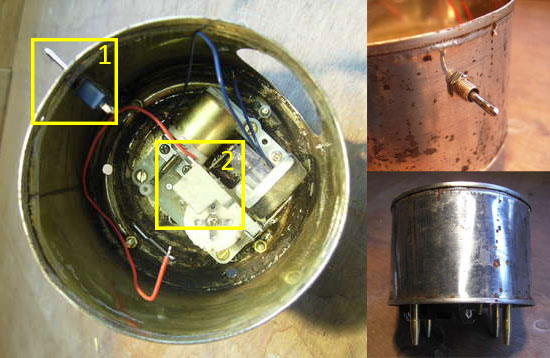

  • 基座完成图。框1是拨动开关。框2中的金属片随着小鸟的歌唱会上下震动。

/gkimage/yu/e4/sz/yue4sz.png
  • 我在基座上裁了一个大孔,这样发声装置发出的歌声就能从这里清楚的透出来,然后我用一个网罩遮住了孔防止里面的部件掉出来。
  • 这个金属网是用镀锌围墙铁丝做的,用普通的焊料焊接就行了。

/gkimage/9q/qr/de/9qqrde.png
  • 基座的最低下装了几个金属脚,金属脚是从旧的钟上拆下来的。
  • 电池盒也是装在基座的底下的。用订书针固定住电池盒。

/gkimage/65/az/r6/65azr6.png
  • 木片相当于罐头的盖子。
  • 中间金属棒的下面靠在随着歌声震动的金属片上,上面会和小鸟粘在一起,这样唱歌的时候小鸟就会上下扑棱。
  • 金属棒两边的两根细长金属杆支撑小鸟的翅膀。

3   笼子

/gkimage/ud/1c/mq/ud1cmq.png
  • 笼子的垫子是用天鹅绒材料做的。

/gkimage/qc/2n/l7/qc2nl7.png
  • 笼子是用普通的镀锌围墙铁丝做的。铁丝用普通的焊料焊接在一起制成一个笼子状,我用了一个小喷枪来熔焊料和焊剂。

4   小鸟

/gkimage/b0/uz/6l/b0uz6l.png
  • 小鸟的身体是用轻并且紧致的木头制作的。尾巴和翅膀是用铝制作的。

/gkimage/6q/0d/m6/6q0dm6.png
  • 一些部分用旧轮胎上拆下来的橡胶包裹起来,然后用强力胶粘住。小鸟的颈部和腿用丙烯颜料上色。小鸟的嘴用黑色丙烯酸树脂漆上色。
  • 橡胶表面用洗碗钢丝球擦过,用来做旧。

/gkimage/yi/ns/5p/yins5p.png
  • 齿轮上的凸轴是要粘到小鸟身上的。翅膀的铰链会连在小洞处。

/gkimage/ew/iu/k8/ewiuk8.png
  • 小鸟的脖子要粘在大洞中。脖子是中空的,最后会有一根杆子穿过整个小鸟将其固定在基座上。

5   上锈

/gkimage/bv/z0/xh/bvz0xh.png

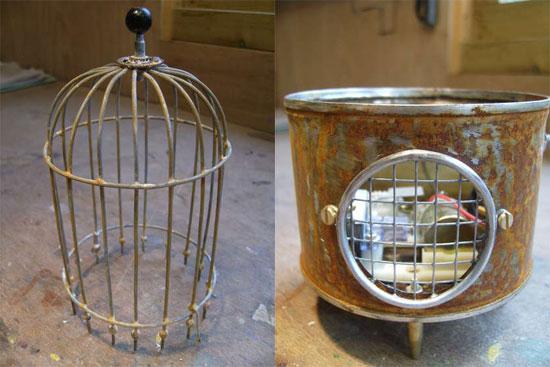

  • 金属部分都是用当地的海水来腐蚀上锈的。

/gkimage/2p/h0/sk/2ph0sk.png
  • 完成后在拨动开关外粘了一个丙烯酸小球做手柄。

6   组装和原理

/gkimage/58/y9/nq/58y9nq.png
  • 中央金属杆的下面靠在发声部件的簧片上,上面穿过小鸟的腿(没错,就是那个条纹状的,虽然只有一条腿,兴许人家和丹顶鹤似的另一条腿藏在肚子下面呢)粘住小鸟。鸟腿是插在身体上的,并不固定,因此当小鸟随着歌声扑棱的时候腿是不动的。
  • 另一根金属杆,上面穿过小鸟的脖子(条纹状的那个)固定头部,下面穿过小鸟的身体固定在基座上。
  • 小鸟嘴尖的短杆固定住鸟嘴防止小鸟的头部转动。

/gkimage/34/22/j6/3422j6.png
  • 翅膀是由两根杆子支撑在基座上的,这样当发声部位带动簧片上下运动会带动小鸟的身体上下运动,翅膀也会上下扇动,看起来就像小鸟在唱歌一样了。
  • 尾巴上的锈迹是画上去的。

7   完成!

/gkimage/tl/jh/si/tljhsi.png
  • 如果运动机构都没有问题就可以加上笼子了,不过不用粘住,以防需要修理。
  • 下面是小鸟唱歌的视频:

/gkimage/c8/4c/8q/c84c8q.png

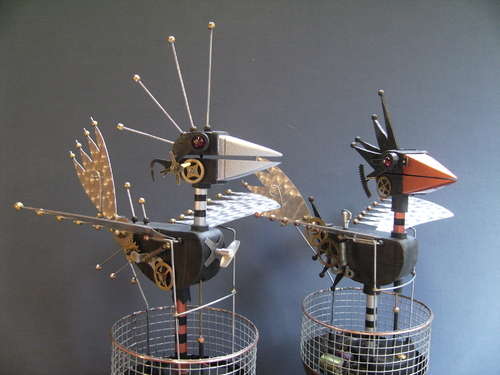

  • 后来我还为爱沙尼亚的塔林木偶剧院做了两个大号的蒸汽朋克版唱歌的小鸟。
  • 下面是围观视频:
