3D建模

首先需要一个3D模型。

比起借用其他人现成的模型，我宁愿从头设计自己的木马。最终的模型最好外形简单并且棱角分明，这样能有效减小所需纸箱板的数量。幸运的是，这样一只“低分辨率”的木马建模起来也相当容易。

最初的计划里木马包含足够的空间，每只腿里都能够站着一个人，后腿里的人向前弯腰，就像放大版的哑剧道具马。事实上马是如此之大以至于后面的人能够很舒适地站着。

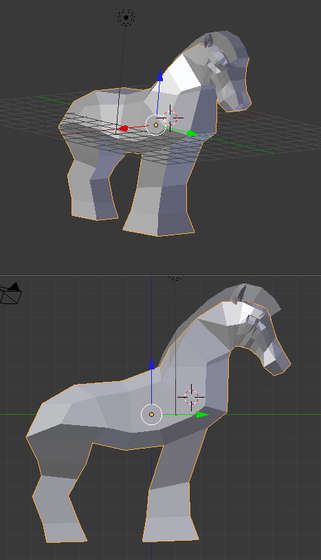

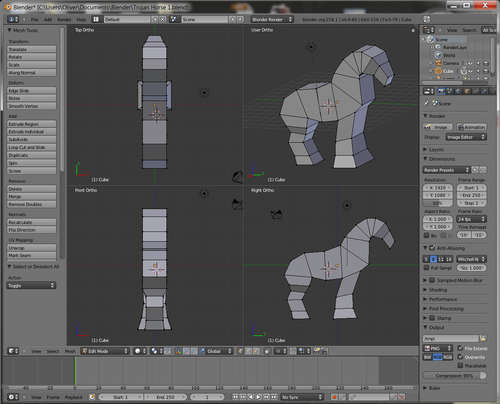

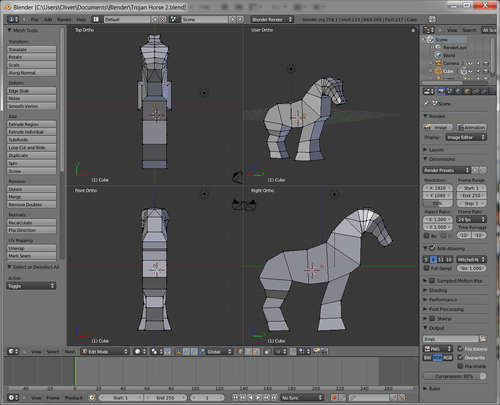

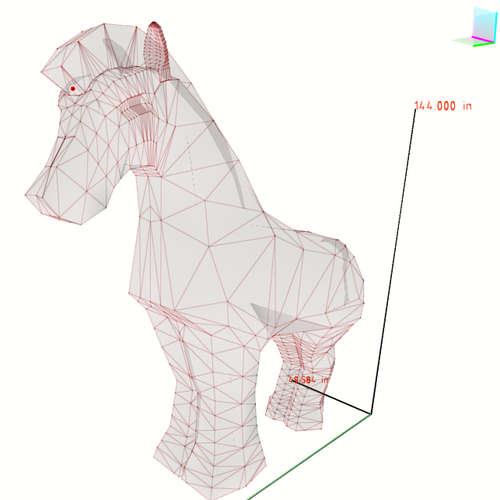

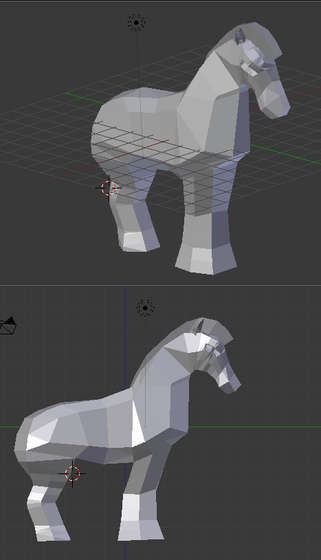

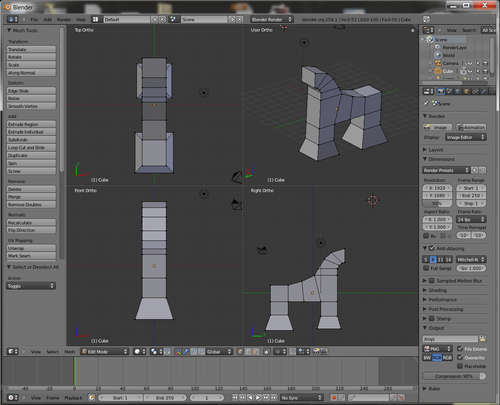

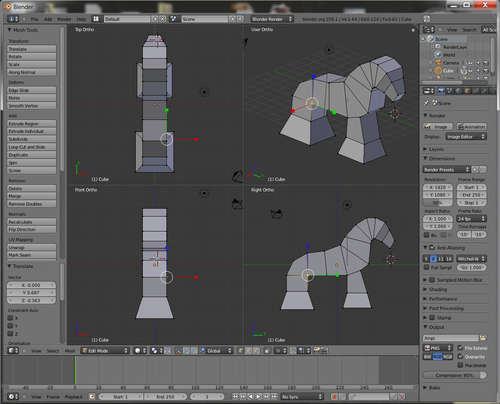

我在Blender里给马建模，从最简单的立方体开始，挤压出几个新面直到有了头和四肢的雏形，这一步的结果可以参见附图。然后逐步细化马的形状，让马的棱角更加鲜明。马的耳朵，尾巴和鬃毛分开建模。通过布尔操作合并到马身上。

在给马建模的整个过程里我都在想着“这货放大到50英尺(15.24米)高会不会好看？”，但是设计完之后我觉得它还是蛮可爱的。

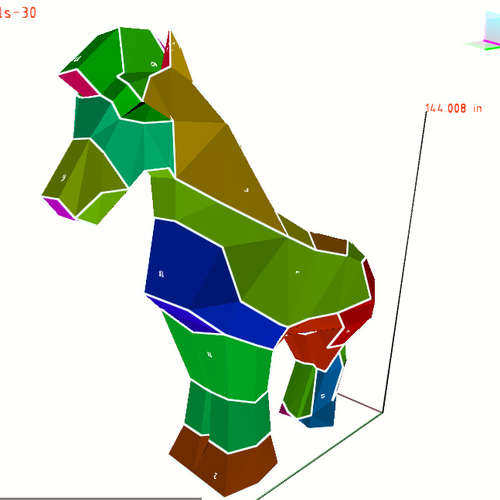

在Autodesk公司的123D Make软件里划分模型

然后将刚才建好的3D模型导入预览版的123D Make软件中。在我写这篇文章的时候这个软件的公开版本里还不包括可视面板，但是以后的某个时候会添加这个功能吧。

理论上说这架木马只需要28块纸板，问题是这样安排的结果不少纸板的大小会超出激光切割机的工作区。所以我不得不调整123D Make软件的板块大小，最后分成了119块。这个量可真不少......

123D Make软件里能够选择各种接缝方式，我一度想用1/4英寸(0.635厘米)的金属扎带捆扎胶合板组装这架木马，所幸埃里克指出了不切实际之处，最后改用了纸板加上塑料扎带的连接方式。

编号和打孔

我在软件里选择了铆钉细木工连接方式，这会自动在各块板上添加标号和重叠的通孔。我花了些时间微调孔的直径和编号的字体大小，并用废纸板大致测量了所能承受的应力。

123D软件会对划分出来的每一块纸板添加编号和每一条边的编号，这是个极好用的功能。你还能在每一个折叠处标记精确的角度，让你知道应该向哪弯曲纸板并弯曲多大的角度。

激光切割纸板

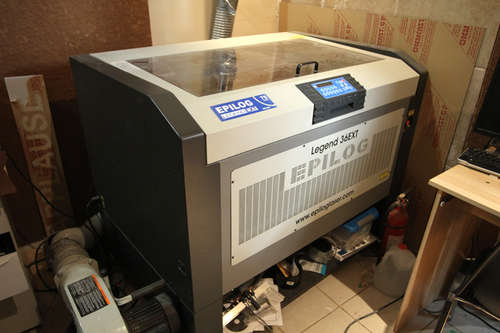

二维纸板的设计输出为EPS矢量文件，之后就可以在我的Epilog激光切割机上开始慢慢加工了。虽然比起手工加工已经快很多，但是119块纸板加上打孔和烧灼标记还是花掉了两天时间。

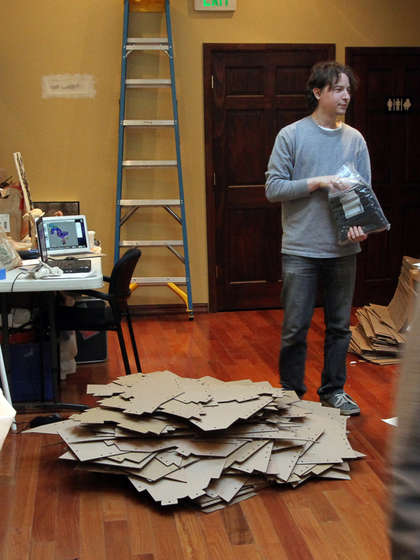

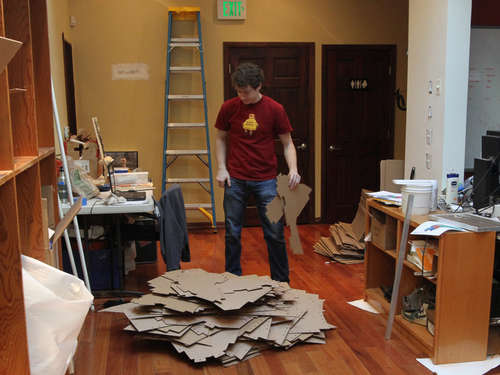

现在我有了一大堆连续按编号排列的纸板，它们正准备着组装成巨大的木马。焦味在空中弥漫着，它正呼唤着我朝下一步奔跑！

组装外壳

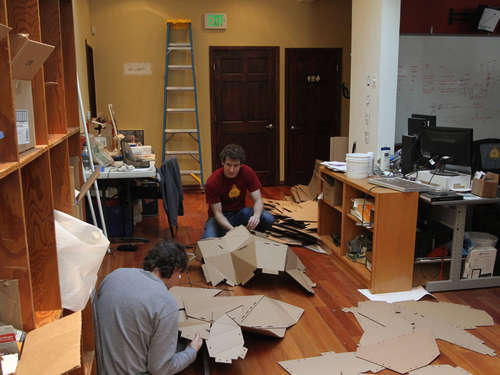

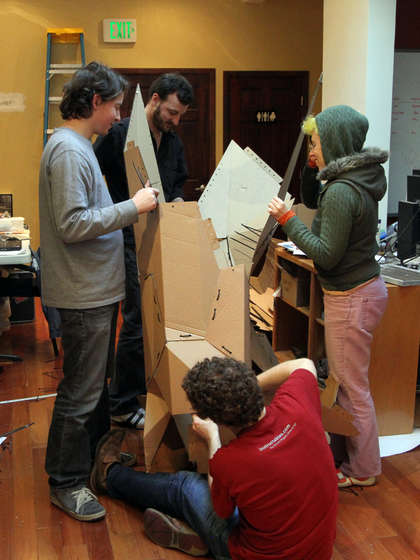

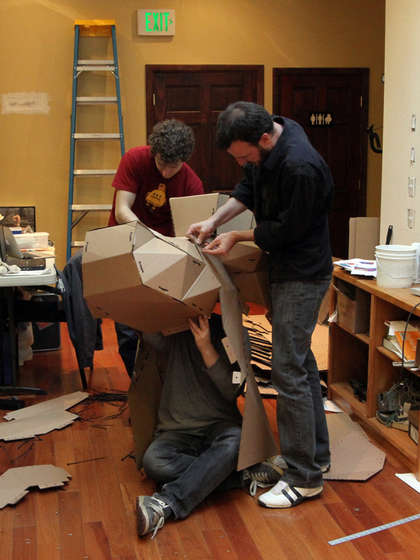

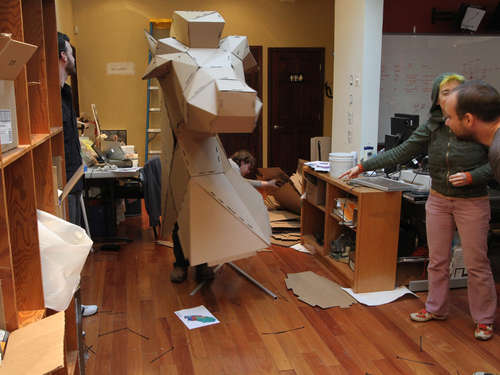

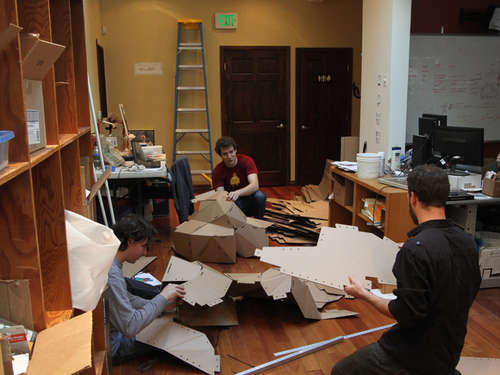

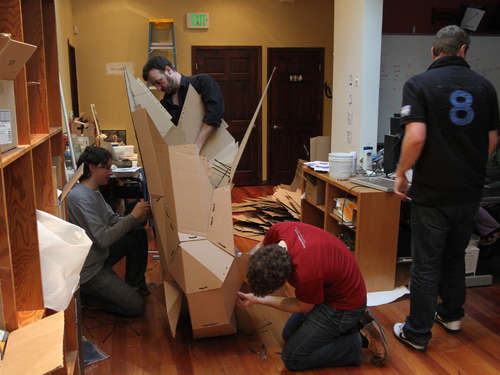

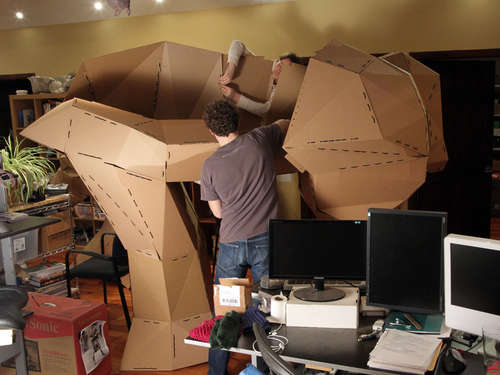

兰道夫和我，还有很多人开始了这项拼装工作，进展顺利。有些时候他钻进了马头里来组装。

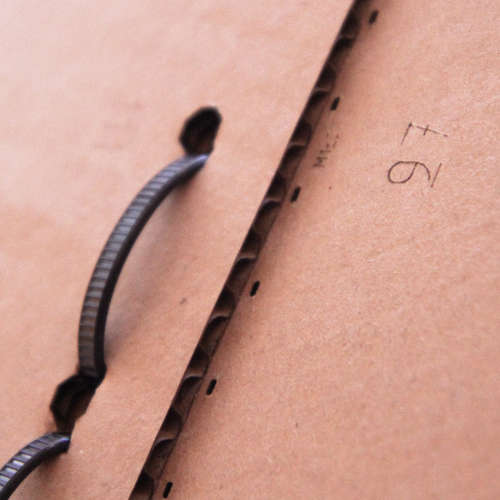

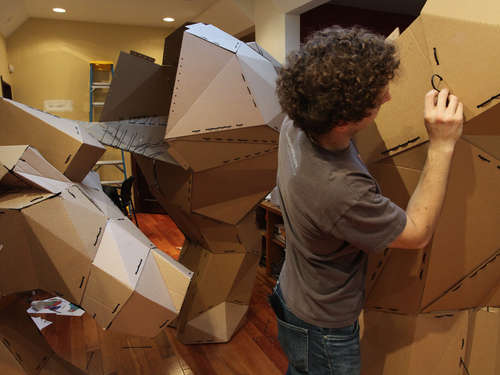

连接接缝

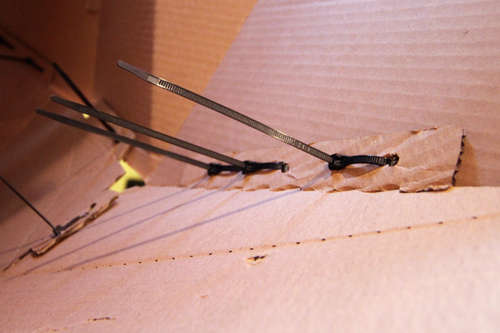

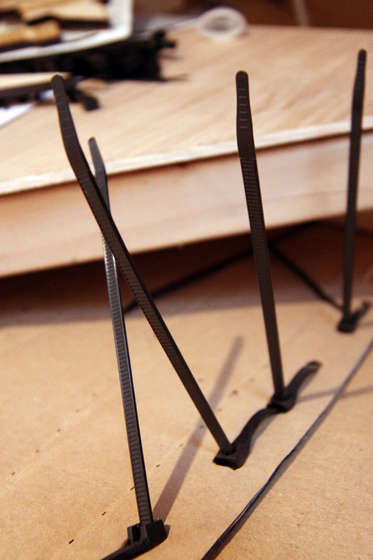

我们将所有用到的塑料扎带的尾部指向木马内部，这样外面看起来木马就显得干净利落。最早的时候我们试图将过长的尾部剪掉，很快这些锐利的边缘就带来了血淋淋的警告。

继续组装

这个用扎带代替铆钉组装木马的主意太妙了，胶水和热熔胶相比之下强度差，费时，不经久耐用。扎带又便宜又轻又方便，容易拆除，为什么不用它呢？

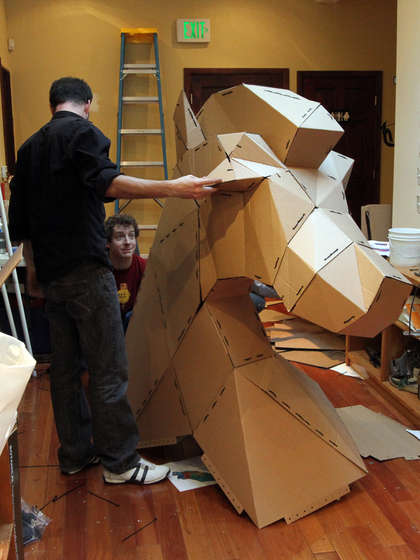

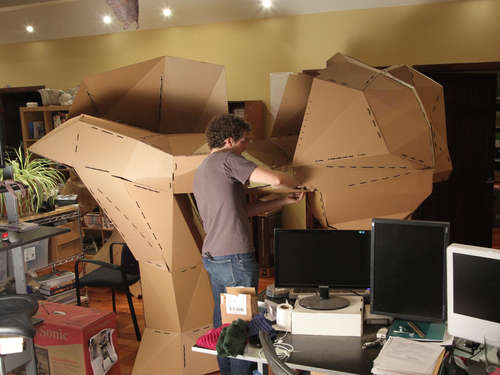

木马的前身

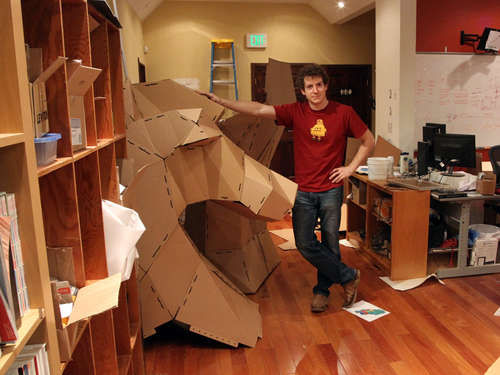

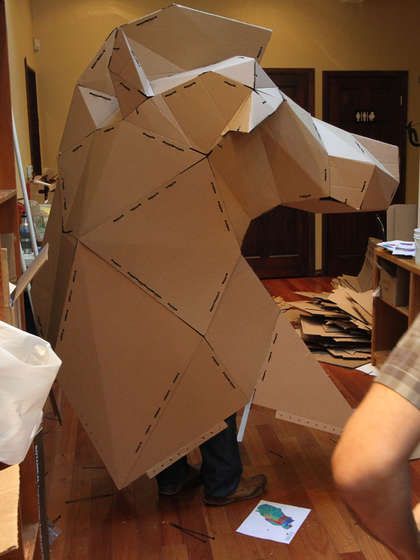

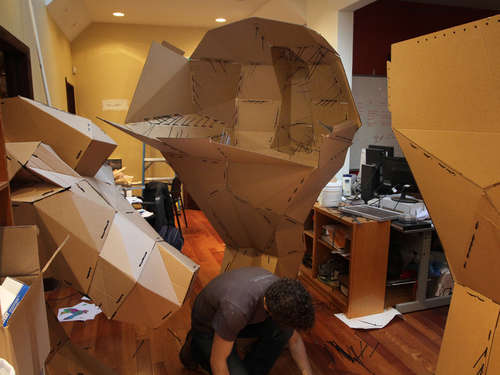

第一天结束的时候我们把头部和前腿组装完毕了。

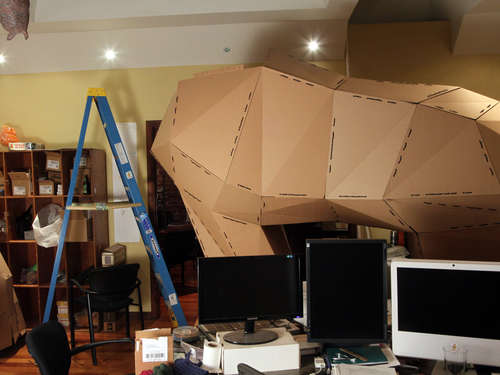

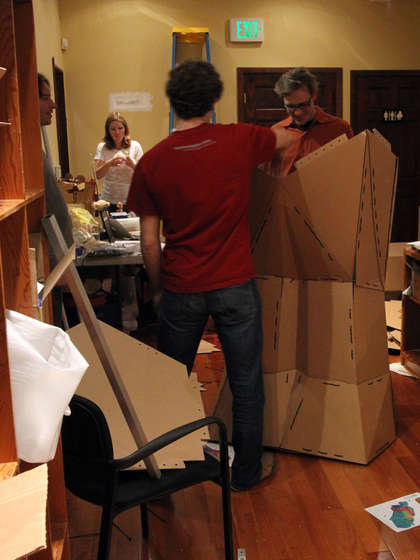

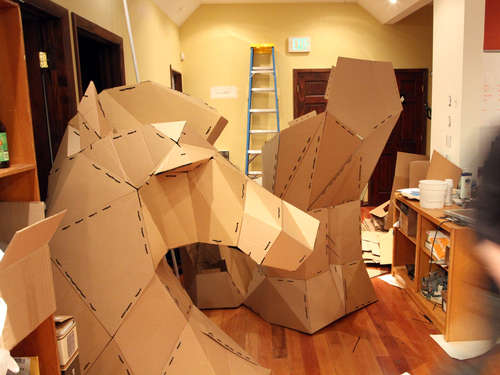

木马的后部

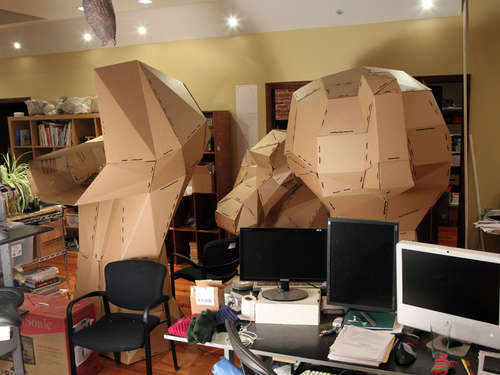

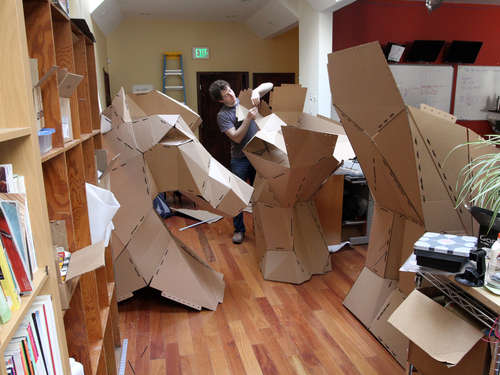

第二天的时候我们完成了马的头，前腿和后腿，并打算把它们组装起来。

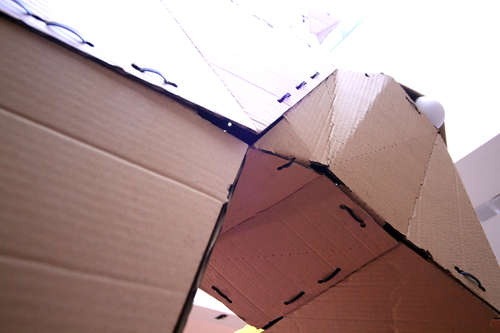

这里你能够看到所有的扎带尾部指向木马内部。站在木马里有超现实的木屋般的感觉，光线通过无数的小孔射入，还有无数轻轻碰触你的塑料卷须。

向高处前进

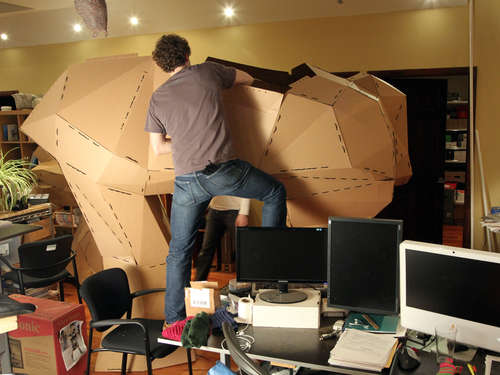

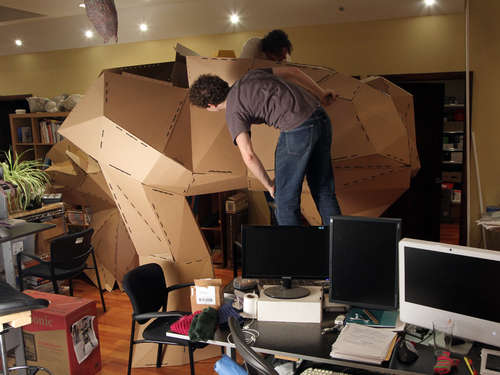

越接近完成的时候难度就越大。通常我们需要艰难的站在梯子上从一个微小的缝隙里伸进胳膊。然后从铅笔大小的孔里穿进塑料扎带。

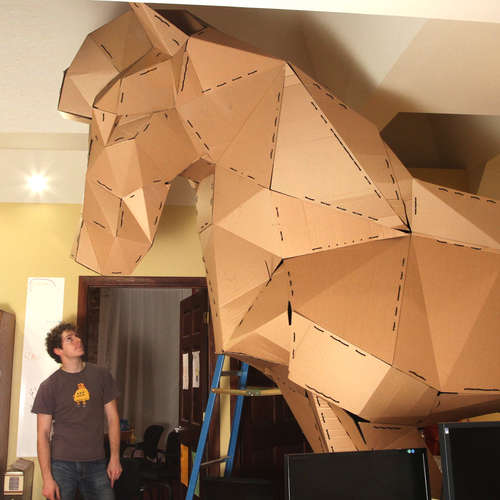

这时候可以看到一只无头的马，它仅凭纸板的刚性和褶皱而不需要骨架就能支撑自身重量。

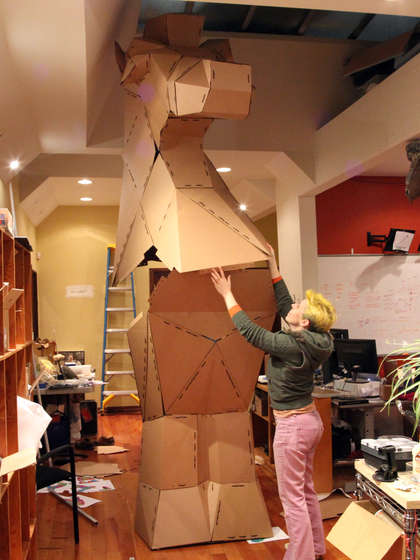

安装头部

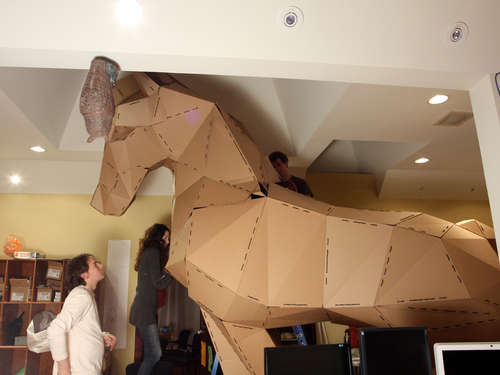

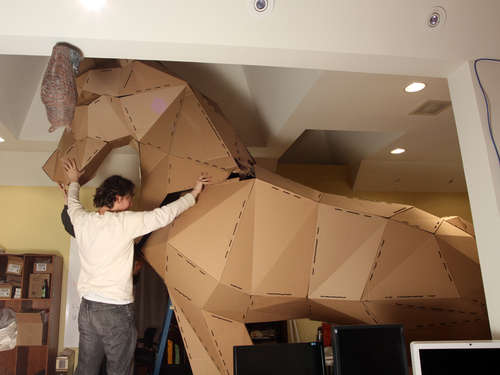

3个人一同合力将马头装上。12英尺长的马头高过了天花板，只能在天窗下组装。

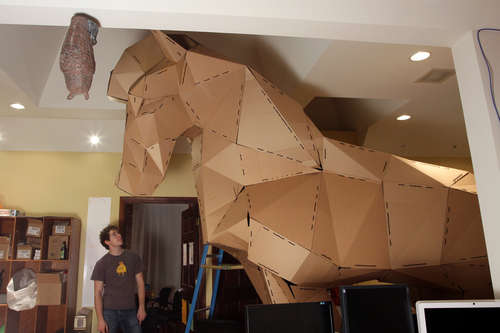

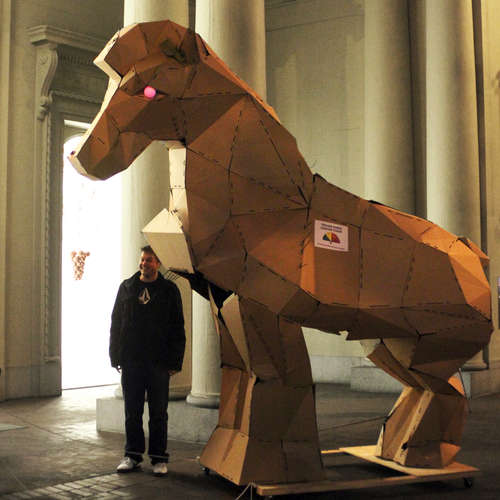

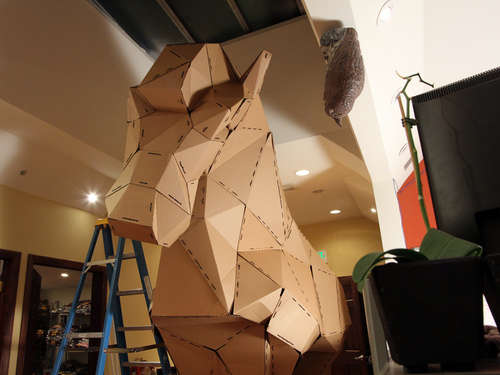

木马傲然挺立

一个星期里巨大的木马就完工了。有3D建模和激光切割辅助的纸艺真是太棒了！

建造框架

第一天过夜时马的自重使马头的一侧出现凹陷，所以我打算用一些内部框架来加强它。

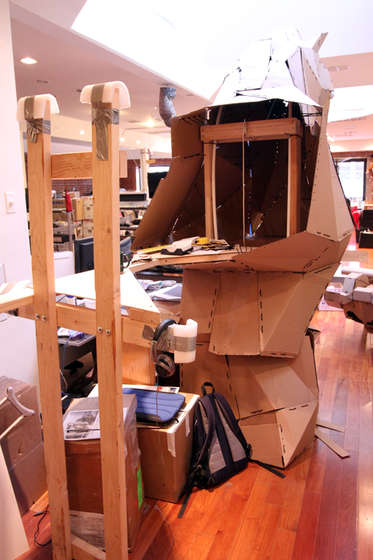

框架由简单的木料通过螺栓组装而成，以便在运输时拆解。它需要支持马的头部和背部，容易拆卸运输，还便于在之后改装为马体内的办公桌。

移动

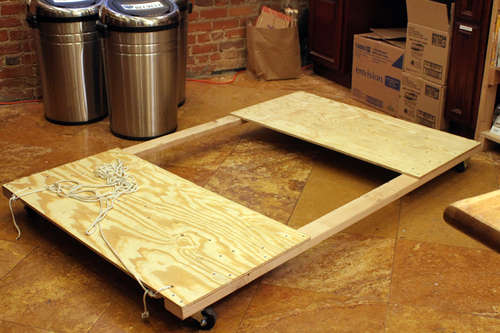

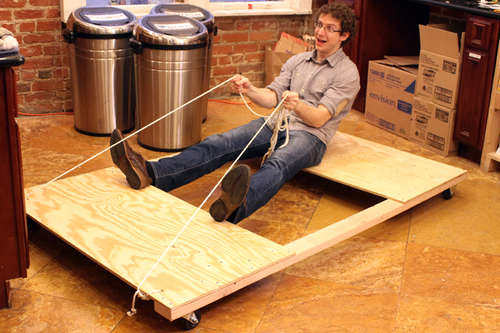

我做了个胶合板四轮小车，在下方做了额外的加强。每块胶合板支撑一对马腿，小车前系着粗尼龙绳，便于将马和小车一起拖走。

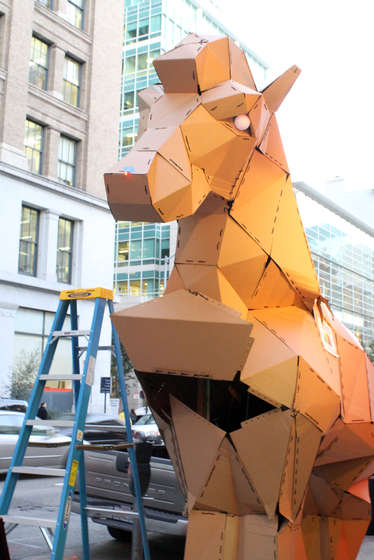

露天组装

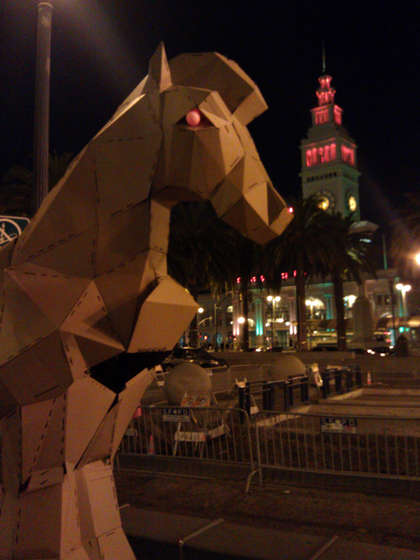

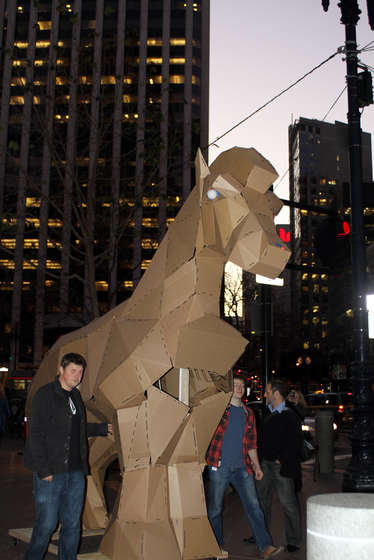

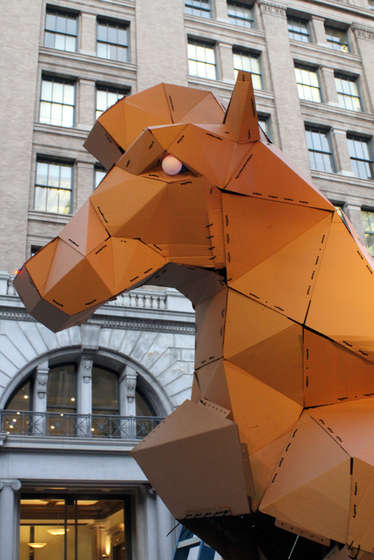

下一步是将马的散件运到户外重新组装，这一步比想的要容易，3大块外壳围绕着木框架组合在一起。我挂在天上拍了几张照片，注意马的眼窝，夜间看起来是不是很吓人呢？

冲锋！

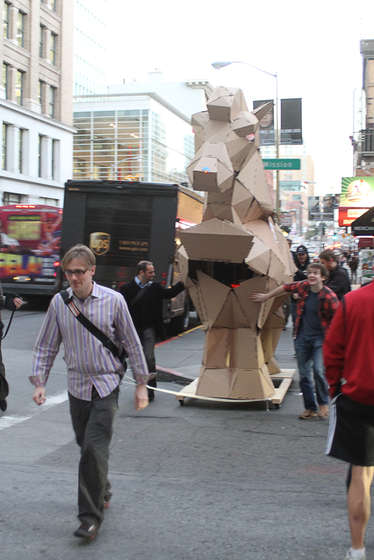

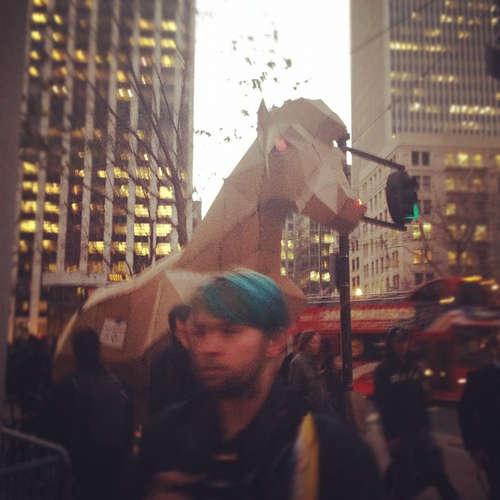

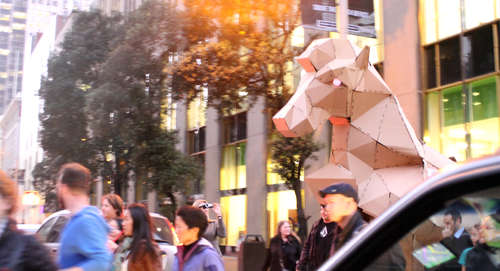

在旧金山的繁忙街头，我们拖着这个木马前进了几公里直到Autodesk公司总部参加圣诞晚会。

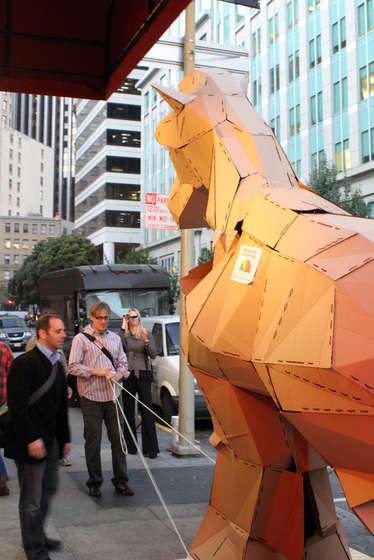

途中

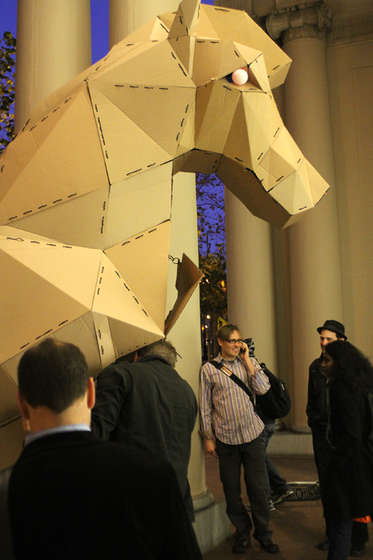

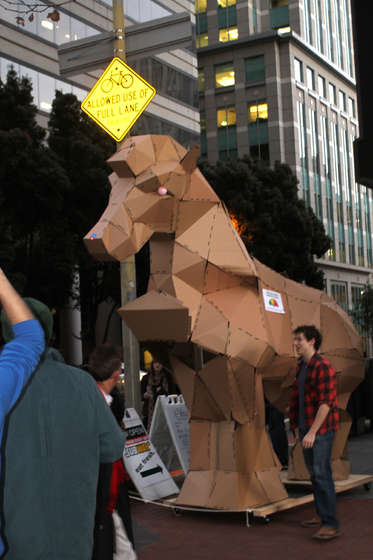

木马的初次旅途中遇到了一些台阶和移动缓慢的人流。它沉着地注视着这一切。

驭马者

马的两边一边站着一个人以免木马翻倒，虽然这从未发生过。

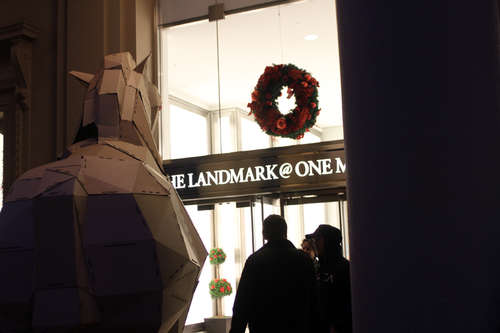

结局

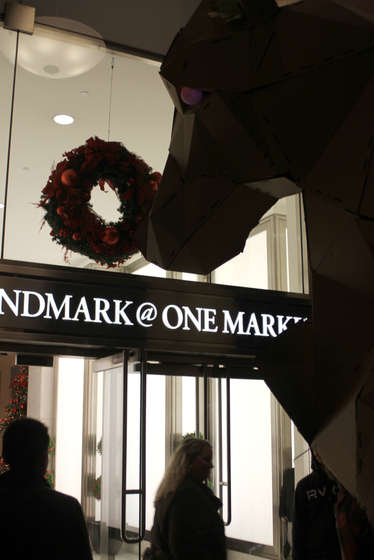

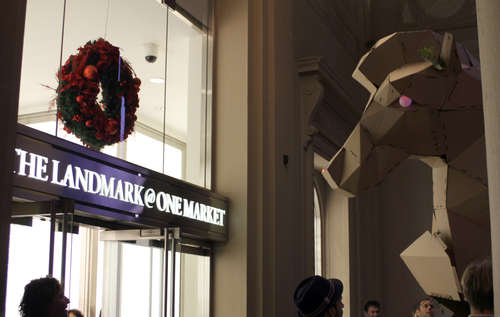

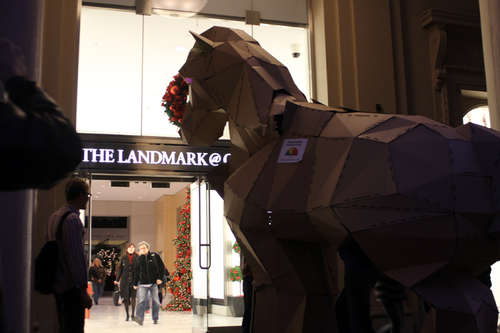

不幸的是，到达Autodesk要塞的大门之后我们被禁止进入，先是门框太矮，接着是简易小车会磨损抛光地板，最后是木马的大小不适于货运电梯，即使我们严肃保证木马里不会跑出整队的希腊士兵也没有用。

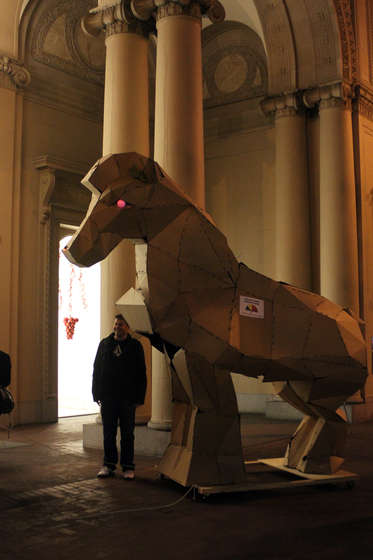

我们试图申辩的时候木马静静地站在那里，盯着屋里温暖的圣诞气息……

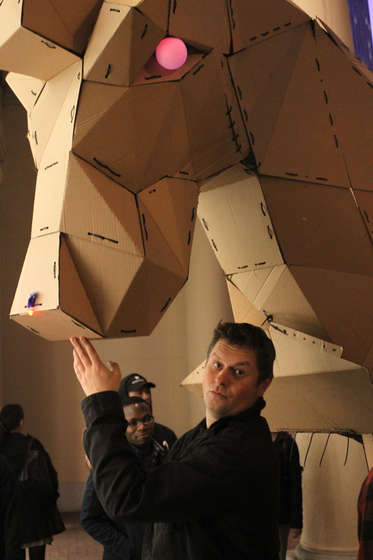

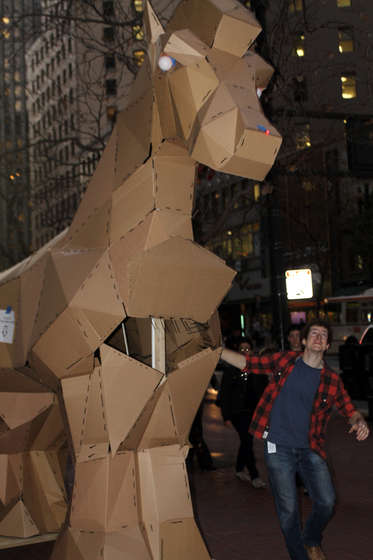

和木马嬉戏

带着一只12英尺高的木马看来不是很好的谈判策略......

睡在马厩中

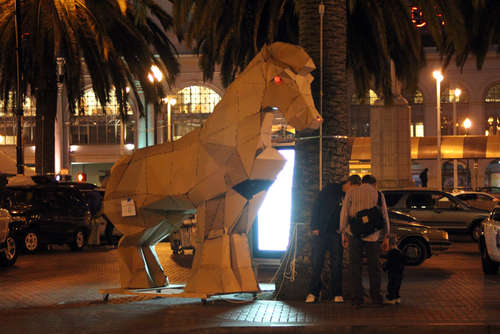

最后我们只好牵着木马转身离开，一些警惕的警务人员始终在周围围观着。最后我们把木马停到了码头上，轮流看守，其他人则在里面尽情狂欢。

木马的内部足够宽敞，框架也足以支撑两个人的重量。那天我们在木马中盘腿而坐，灌着啤酒大嚼零食的晚上，是我度过的最惬意的冬夜，没有之一。
