这只收音机的主要特点是能尽量减少对环境的破坏。它之所以尺寸庞大，是因为这样能在不进行额外供电的情况下放大一只低功率扬声器，即收音机主体将作为声学放大器，把声音放大出极棒的效果。
这个设计的另一项关键因素是用手摇直流发电机为内部电池充电，在发条手电筒里，你也能找到类似的设计。所有被用来设计制造这只收音机的元件和材料都是可回收利用的，主要来源于回收物。
双向电梯

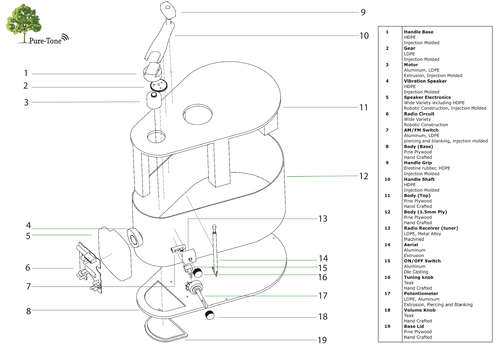

1 构造概览
需要的工具：
需要的材料:
以及其他来源的组件
2 电子器件
首先，我们先要弄到一台外观破损但是能正常工作的收音机。有了合适的收音机后，我们必须拆解它以得到内部电路，再着手解焊下无用的元件或需要扩大尺寸的元件。电路位于图片正中央，一大丛导线延伸而出。我的这块电路板排列整齐、结构紧密，丝毫不混乱。
你需要做的第一步是解焊所有元件，例如开关、AM/FM转换拨盘、音量调节旋钮和调谐度盘。随后，把导线焊接至上述元件原本摆放的位置，再将被解焊下来的元件重新连接至这些导线上。做完这步之后，收音机的所有主要部件都获得了延伸，将能接触到收音机的外壳边缘，与之形成配合联动。
之后，我们需要继续拆除扬声器。拆除后要记得桥接电路，因为失去了扬声器的电路必然会产生裂口。桥接完成之后，再加入一只便携式振动扬声器。大部分扬声器系统花上14磅就能在网店买到，买到扬声器系统后，只需直接把它插在耳机插孔上。
下一项主要改变针对收音机的电源。大部分收音机由电池供电，这只收音机则由手摇发电机供电。手摇发电机本质上是一只带有把手的电动机，当把手转动时，电动机发生倒转，从而产生电荷。电荷被小型电池收集获取，当收音机开启时负责供电。

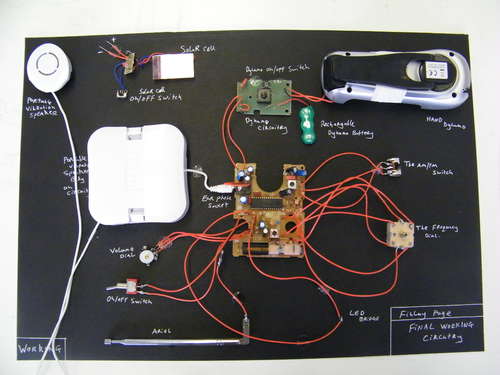

我拆开了一只发条手电筒来获得这类发电机，如果你愿意也可以自己制做一个。正像电路图片中展示的那样，手摇式发电机（右上）先与一个控制电路相连，该电路可以控制电流流入电池、再从电池流出至收音机电路上。
完成这一阶段后，我们就可以开始制作收音机的主体外壳，好好享受这个DIY真正的乐趣啦。
3 外壳制作

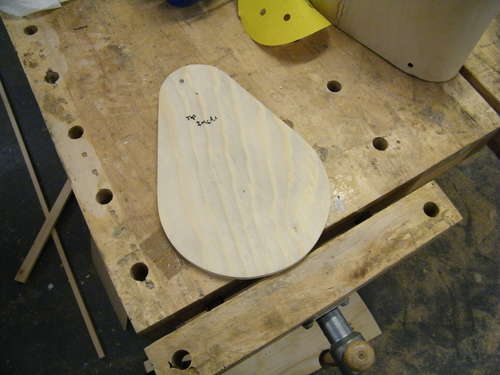

第一步是从200 x 300 x 5mm的胶合板上剪下收音机外壳的形状，形状如图所示（也可根据你自己的品味改变），我试图让它看起来像一把吉他。
裁切出基本形状之后，在其他胶合板上绕着它勾勒出复制的线条，应确保线条精确、严格，大小完全相同。这一点至关重要，因为完全相同的形状有助于利用管胶把木片粘到一起磨砂。
4 切割底板

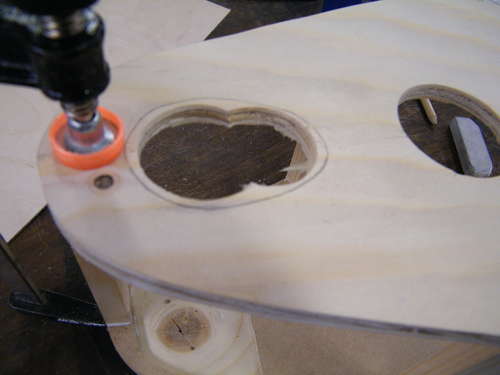

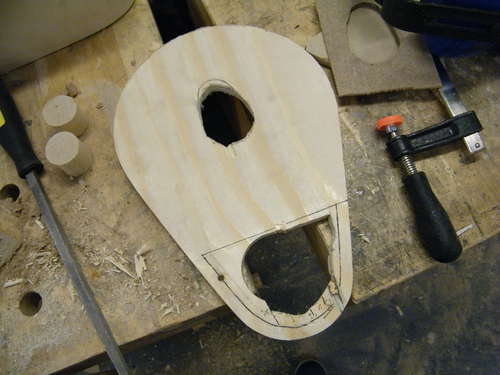

现在我们要开始对基本图样进行剪切工作了。这时，应该要为电子元件的接口留出一道小门。为了尽可能保证收音机的安全，外壳需要被完全封装，所以电子元件唯一的出入口就是底板上一块可移动的小面板。首先用笔描绘出需要割空部分的形状，从图片中你可以看到我画的线条。描好之后的剪切工作也十分容易，最佳方式是先用钻子钻出一个小洞，有了小洞后，只需一把弓锯就能将剩余部分剪下。
完成这一步之后裁线会显得非常粗糙，必须用木锉刀将它磨平。当对这块110 x 90 x 5mm胶合板上的小洞感到满意后，请标记一下它的形状，这样就能大致了解盖子的尺寸，因为我们要裁出一块这样大小的平板填入底板当做盖子。记住，盖子和小洞必须契合得十分紧密，动作要小心，每次只能切几小块。
当完美地填上平板后，就可以转向下一步了。
5 收音机框架

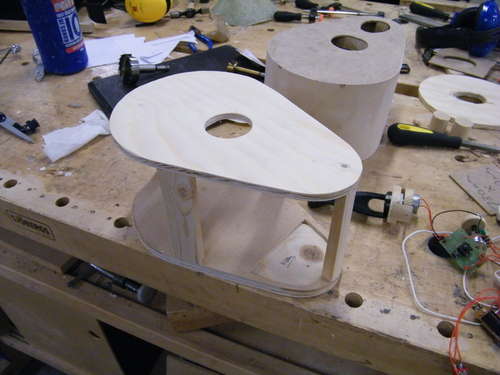

下一步是搭建收音机的立体高度。我们希望它能有140mm高，所以用600 x 30 x 20mm的松木胶合板来制作框架。首先把松木胶合板切成4块，每块的尺寸为130 x 30 x 20mm，当它们和底部、顶部的底板厚度相加后，收音机整体将会达到140mm高。

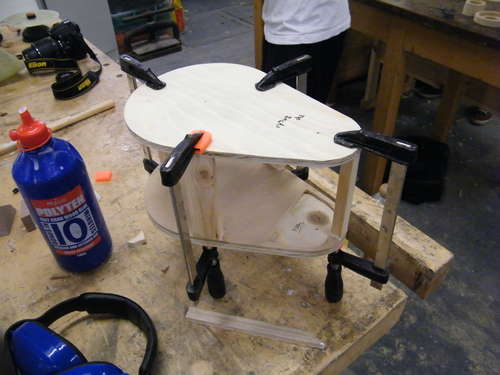

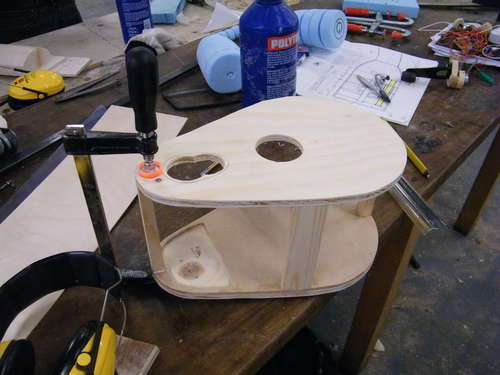

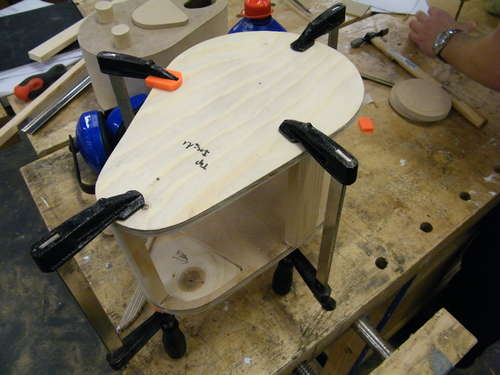

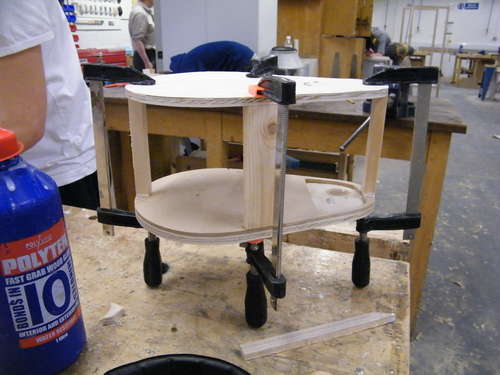

按照图中所示的结构将4个元件摆在一起，确保它们边缘重叠。为了保证边缘齐平，最初状态下的元件必须略微突出顶部和底部的底板边缘，这样就能在后面的步骤中磨平。4个元件必须用PVC胶水粘贴（而不是用螺丝固定）到两块平板上。完成这一步之后，用4键的夹子夹紧。
等胶水干透后（大约要等待15分钟），松开夹子，把4个元件打磨一下，使其与平板边缘齐平。完成后转到下一步。
6 制作元件外壳

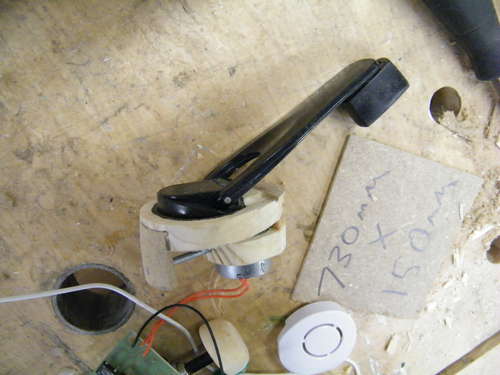

下一步我们要制造一个外壳，它用于连接电子元件和收音机主体，所以十分必要。唯一棘手的是手摇发电机，我们需要用木头制作一个小号外壳把它固定在一起，还要钻出一个小洞把它放进去（这些在图片中都有展示）。同样，这些元件也必须和收音机主体的边缘保持齐平，不能有间隙，所以为了做出一件好的成品，你要有沉稳的双手和敏锐的眼睛。
7 机体侧面
这一步相当重要，同时也极其容易出错，最好能找一个帮手（当然自己一个人也不是不能搞定）。

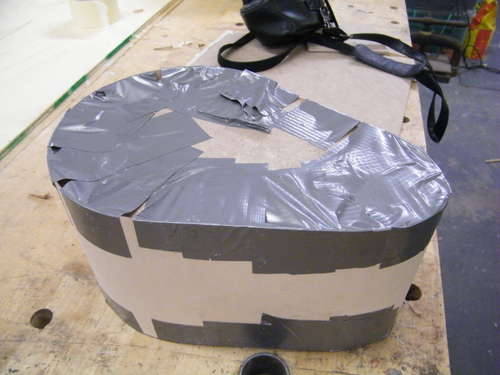

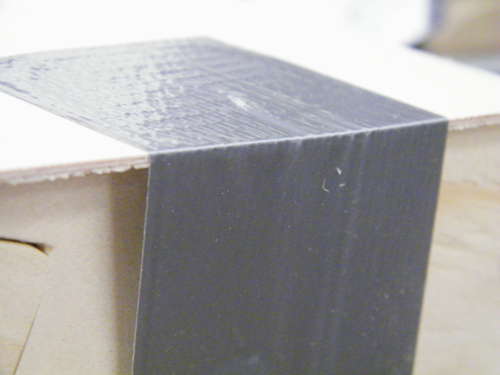

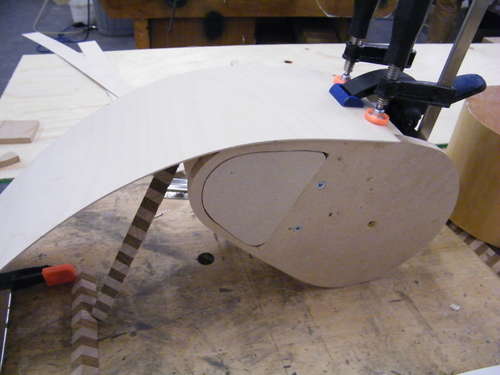

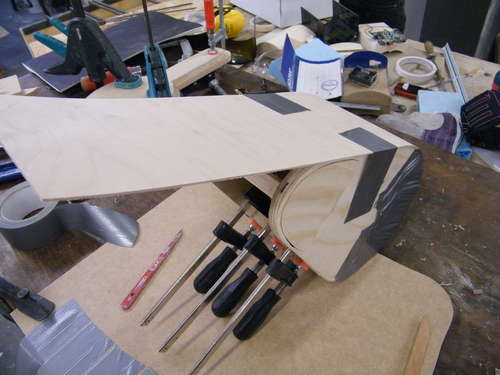

取出750 x 180 x 1.5mm胶合板，把它粘到一根边柱上，等待15分钟使它干透，然后在平板的四分之一边缘涂上胶水，用管胶把胶合板尽可能牢固地粘到收音机机体上。等待15分钟，直到它干透，再重复上述步骤，直到机体侧面全部都粘好。

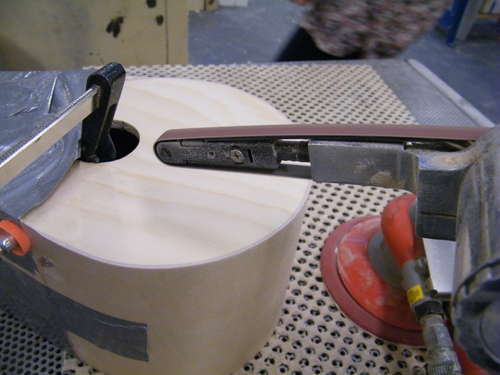

在最后应该会出现一些重叠，因为750mm稍微超过了实际需要的长度。用斯坦利木工刀或凿子把多余部分修剪掉，等待1小时让机体干透，再移除管胶，并把突出了顶部和底部底板的胶合板打磨干净，直到胶合板与上下底板齐平。

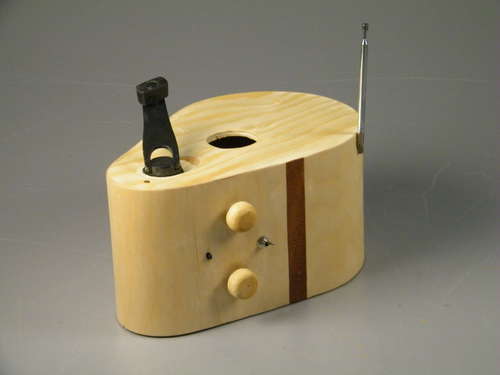

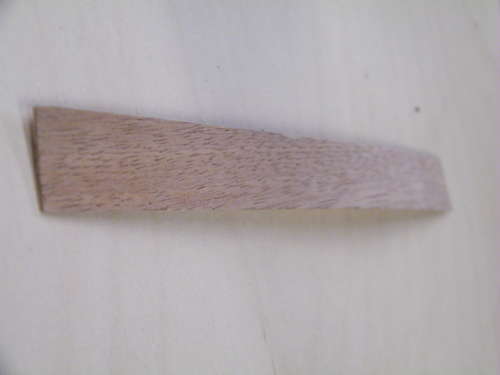

这一步完成之后，你应该能注意到在胶合板相触的位置有一条相当不引人注意的线。取一片类似于桃花心木或橡木的硬木条盖在那道线上方藏住它。这道工序在两面都要做，完成后的设计看上去将会非常光滑亮丽。
8 涂上抛光层

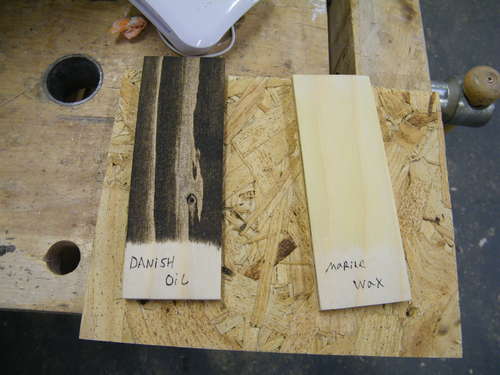

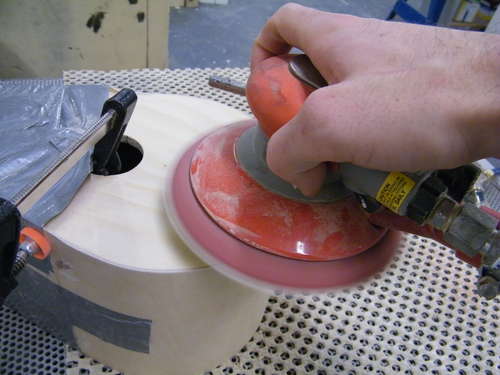

机体零件组装成一体之后，你可以试着把它打磨到一种光滑状态。当打磨效果达到了你预期的光滑程度，可以着手上一层抛光层了。我觉得丹麦漆是最好的选择，所以涂了三层。用钢丝绒在若干抛光层之间打磨是个不错的主意。
9 制作开关及其他组件

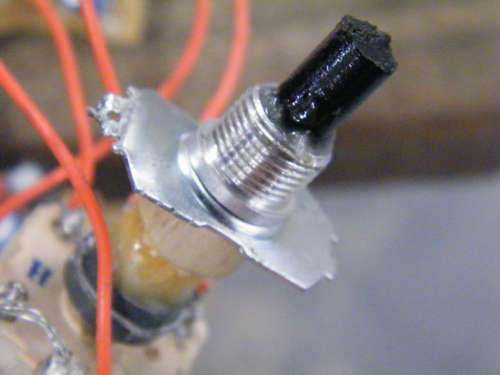

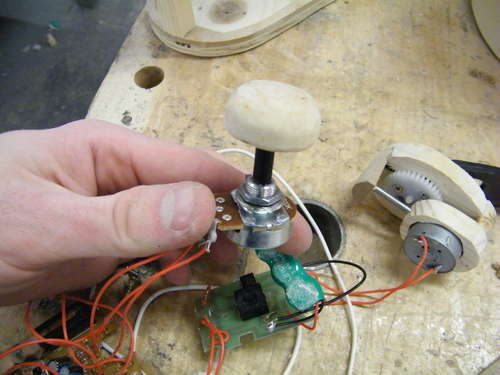

我不得不自己动手制作了一些电子元件，因为最初的那些元件有的不太适合，有的需要改装才能满足要求，有的甚至无法改装。比如原本的收音机用磁盘机械装置来调节音量，我用一只分压计代替了它，这样就可以安装旋钮了。

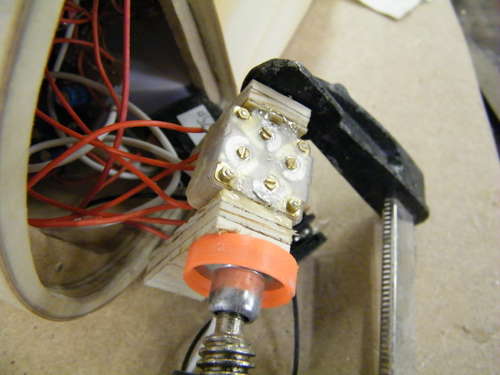

原本的旋钮开关也是一种磁碟机械装置，但是无法改动，所以只能在机械上再装一个配件，类似于分压计的代替物。然后我把调音装置放进了收音机机体内部，更好地保护它。
10 安装电子元件和开关

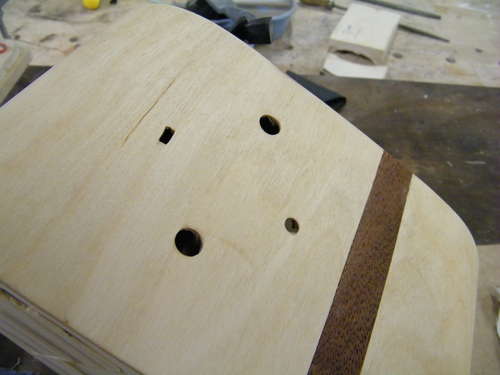

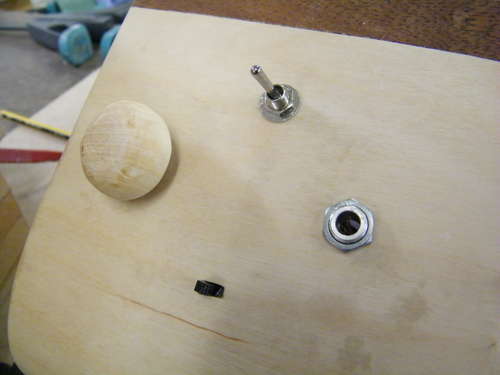

当收音机机体涂完了抛光层，就可以在上面挖安装开关的孔洞了。我一共挖了四个孔洞，分别用来装AM/FM转换拨盘、开关、调谐度盘和音量旋钮。
挖完孔洞后，开始实际安装电子元件，安装完成后再把按钮装到孔洞里。原先收音机上的元件我只用了AM/FM转换拨盘和调谐度盘，开关和音量调节旋钮都是我改装过的。

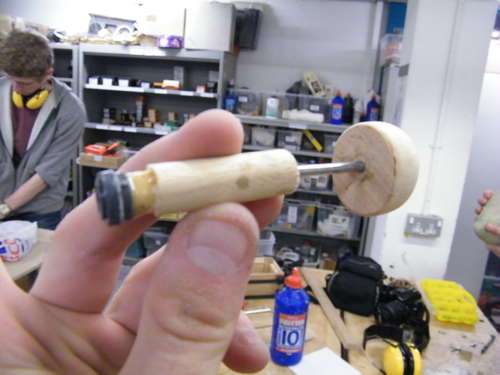

我还用柚木做了几只旋钮，因为其他元件都能从电子元件商店里买到。这一步完成后，DIY就只剩最后一步了。
